8度区17米跨门式刚架厂房结构CAD施工图纸（独立基础）
- 建筑类别：工业建筑
- 厂房建筑高度类型：单层厂房
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：门式刚架,轻钢结构
- 基础形式 ：独立基础
- 结构安全等级：二级
- 抗震设防烈度：8度抗震
- 风压：0.45kN/平方米
- 雪压：0.40kN/平方米
- 参考图纸：7张
附件详情
钢结构施工图
设计说明、钢柱、基础
平面布置图

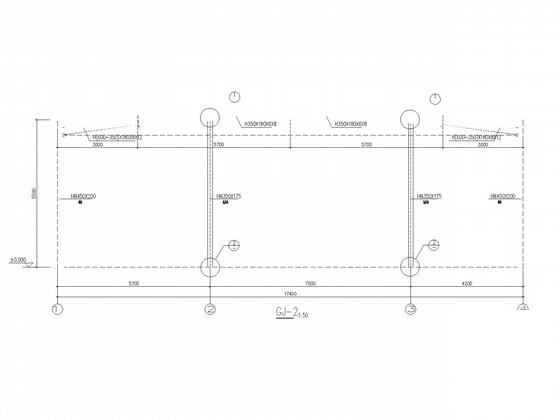

、基础详图、GJ图、屋面支撑布置图、CC(垂直支撑)大样、屋面结构布置图、
节点详图
共7张图纸。

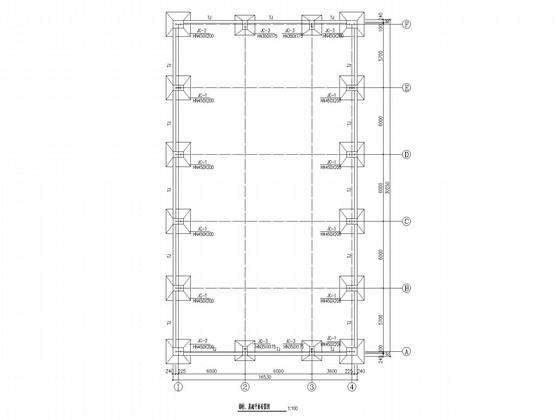

钢柱、基础平面布置图

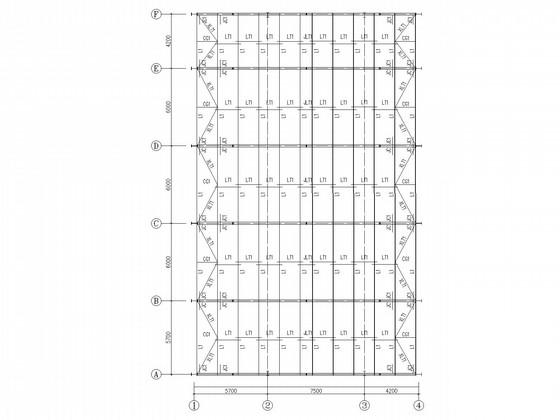

屋面结构布置图

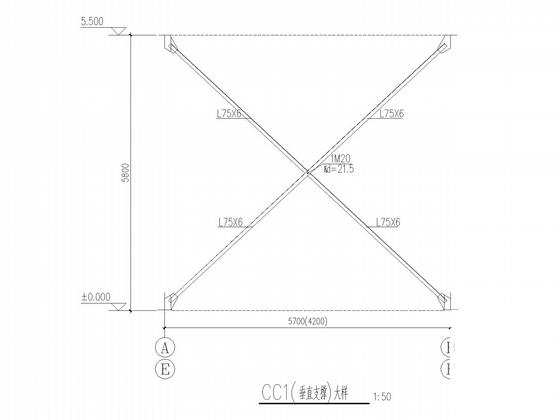

CC(垂直支撑)大样

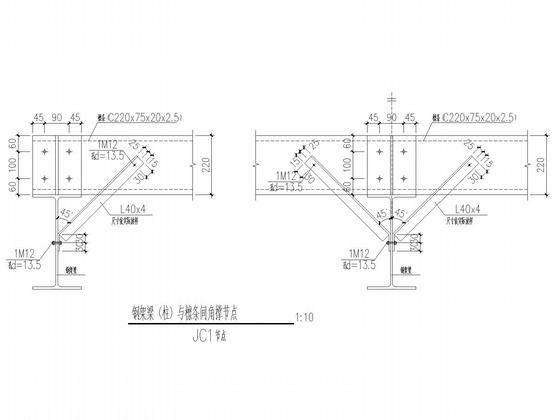

钢架梁（柱）与檩条间角撑节点
屋面支撑布置图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-02-08
- 评论次数：0
- 浏览次数：0
- 文件大小：0.29 MB
- 收藏次数：0
-
文件名称：
附件-995878506566705855558.zip
