30米双连跨门式刚架单层封闭式钢结构厂房结构CAD施工图纸（独立基础）
- 建筑类别：工业建筑
- 建筑高度类型：单层建筑
- 厂房建筑高度类型：单层厂房
- 图纸设计深度：施工图
- 民用建筑设计使用年限：25年
- 建筑设计结构形式：钢结构
- 钢结构：门式刚架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 结构最大跨度：15m
- 抗震设防烈度：6度抗震
- 风压：0.60kN/平方米
- 参考图纸：9张
附件详情
该项目是30米双连跨门式刚架单层封闭式钢结构厂房项目，抗震设防烈度为6度，设计基本加速度为0.05g，设计使用年限是25年。
包括：钢
结构设计说明
，基础平面图，柱网平面布置图，刚架剖面图，节点大样，屋面支撑平面布置图，柱间支撑布置图，屋面结构
平面布置图
等共计9张图。

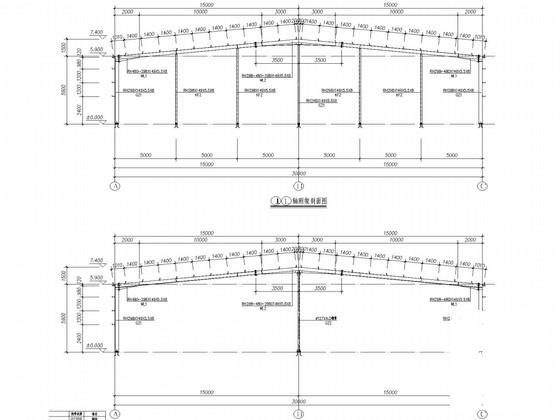

刚架剖面图

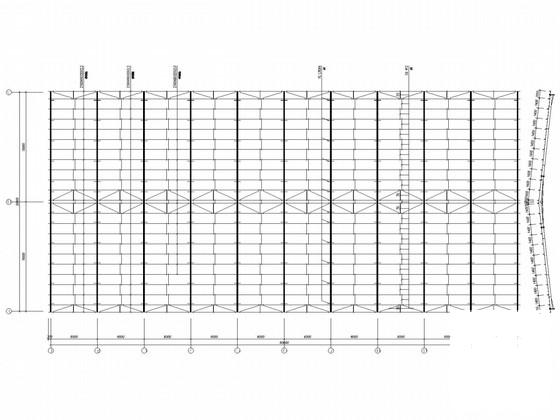

屋面结构平面布置图

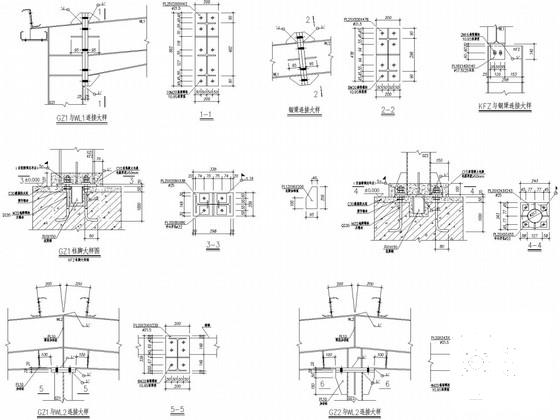

节点大样图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

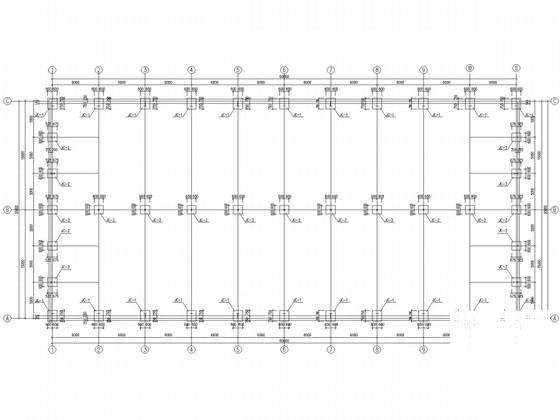

第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-02-11
- 评论次数：0
- 浏览次数：0
- 文件大小：0.7 MB
- 收藏次数：0
-
文件名称：
附件-995878998798696870870.rar
