36米跨门式刚架结构厂房结构CAD施工图纸（独立基础含建筑图纸）
- 建筑类别：工业建筑
- 建筑高度类型：单层建筑
- 厂房建筑高度类型：单层厂房
- 建筑地上层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构, 钢结构
- 钢结构：门式刚架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：6度抗震
- 风压：0.30kN/平方米
- 雪压：0.35kN/平方米
- 参考图纸：13张
- 设计年代：近代
附件详情
江西某塑料制品公司厂房车间项目，门式刚架结构，跨度36米，柱距8米，檐口高度8米，女儿墙1.2米，抗震设防烈度为6度，基础设计等级为丙级。
该资料包含：
结构设计说明
，钢柱
平面布置图

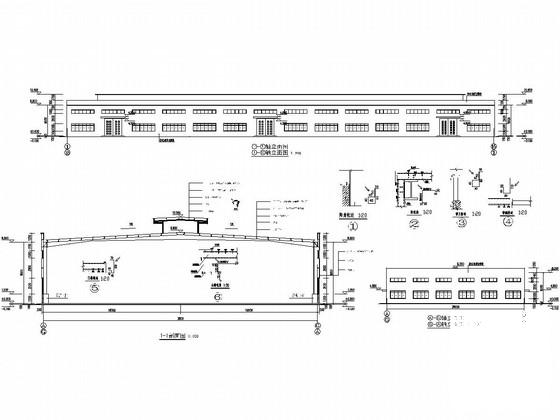

，基础锚栓布置图，柱间支撑布置图，结构布置图，檩条图，钢架图，次构件详图；建筑设计说明，平面图，立面图，剖面图等共计13张图。
分享投稿时间：近几年1月。

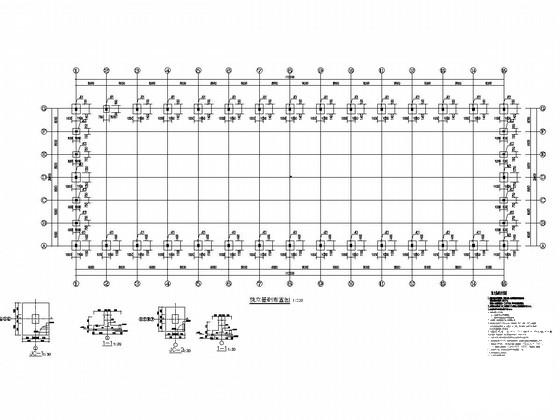

基础图

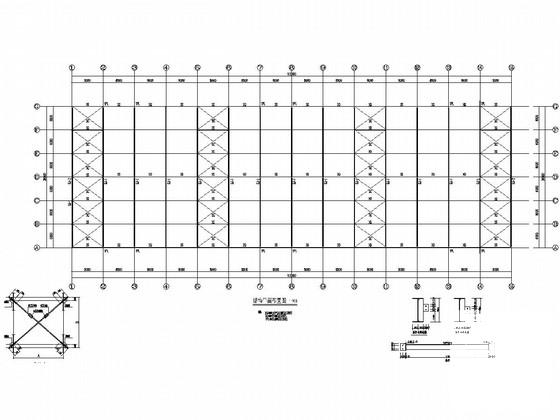

结构平面布置图

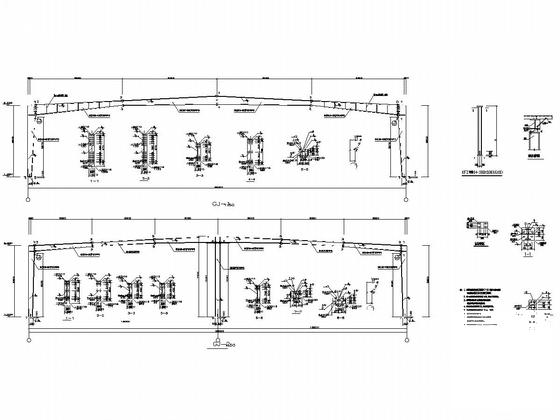

钢架图

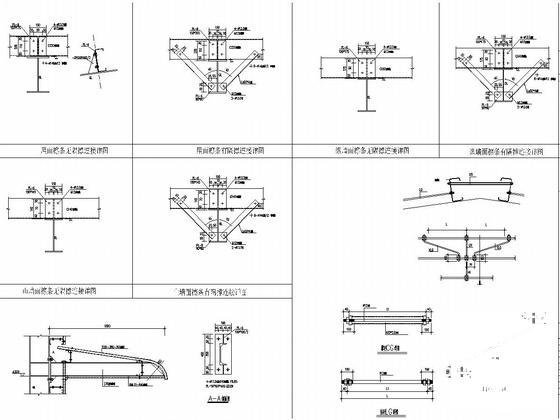

次构件详图
檩条平面布置图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-09-18
- 评论次数：0
- 浏览次数：0
- 文件大小：1.5 MB
- 收藏次数：0
-
文件名称：
附件-995878090559056806656.rar
