22米跨单层门式刚架厂房结构设计图纸（独立基础）
- 建筑类别：工业建筑
- 厂房建筑高度类型：单层厂房
- 建筑地上层数：1层
- 图纸设计深度：施工图
- 建筑设计结构形式：钢结构
- 钢结构：门式刚架
- 基础形式 ：独立基础
- 结构最大跨度：22m
- 风压：0.40kN/平方米
- 参考图纸：8张
- 设计年代：近代
附件详情
该资料包含：
结构设计说明
，屋面结构布置图，屋面檩条布置图，基础布置图，基础详图，屋顶平面图等
共8张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

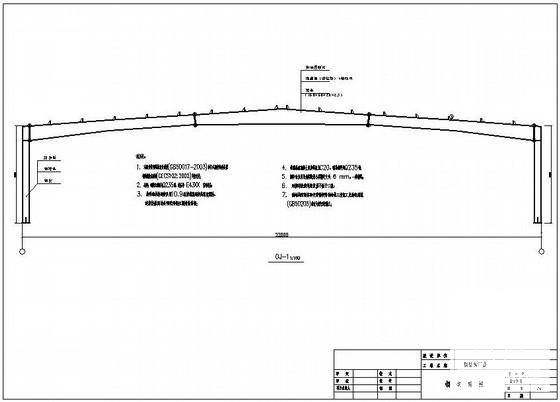

第 1 张图 -

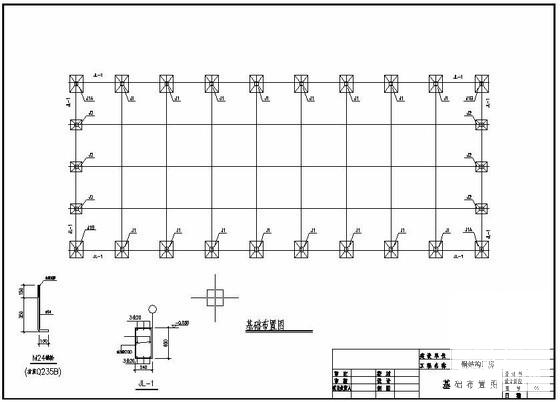

第 2 张图 -

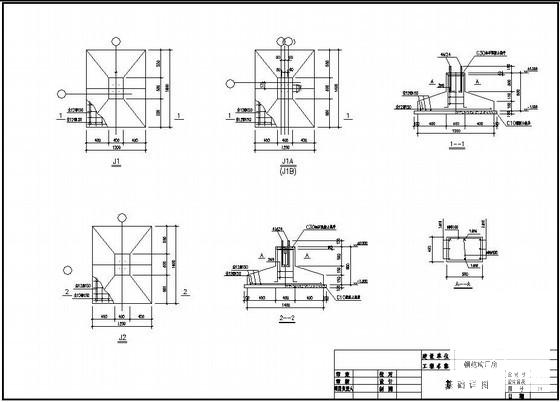

第 3 张图 -

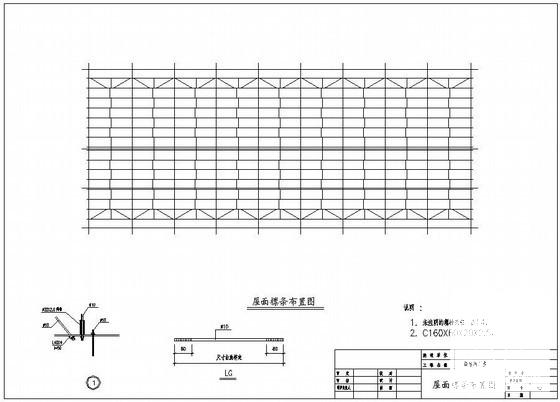

第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
