24米跨单层门式刚架厂房结构设计施工图纸
- 建筑类别：工业建筑
- 厂房建筑高度类型：单层厂房
- 建筑地上层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：门式刚架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：乙级
- 结构最大跨度：24m
- 抗震设防烈度：7度抗震
- 风压：0.65kN/平方米
- 雪压：0.4kN/平方米
- 参考图纸：12张
- 设计年代：近代
附件详情
该资料包含：钢
结构设计说明
，基础
平面布置图
，基础详图，地脚锚栓布置图 锚栓详图，屋面檩条布置图，屋面支撑、系杆及刚架布置图，柱间支撑布置图
节点详图
，
节点详图
等
共12张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

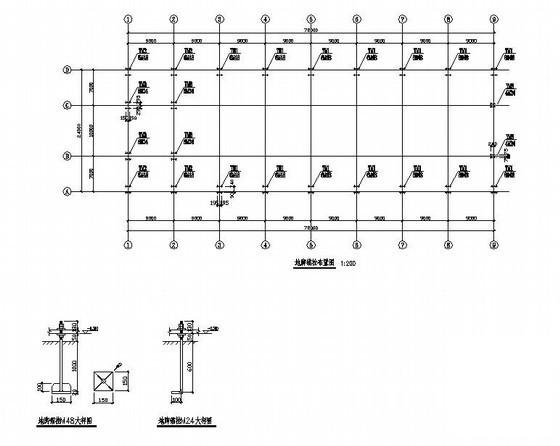

门式刚架厂房施工图 - 1 -

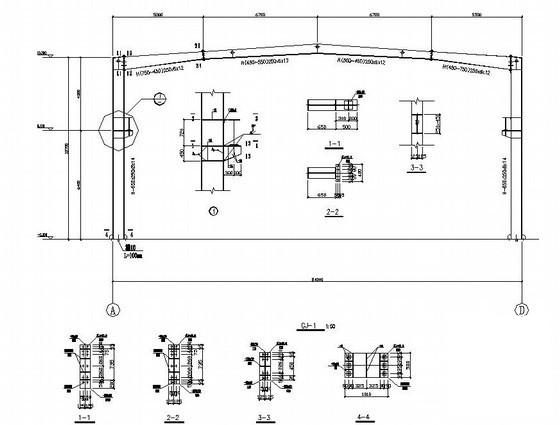

门式刚架厂房施工图 - 2 -

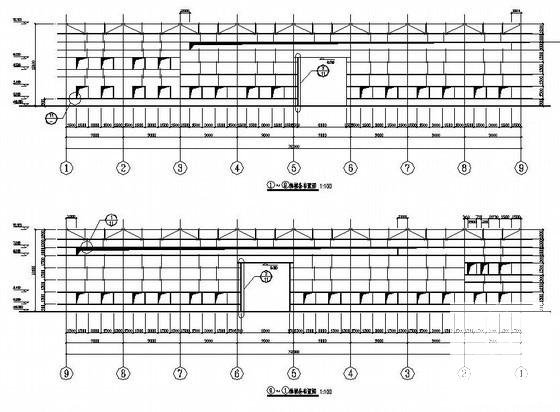

门式刚架厂房施工图 - 3 -
门式刚架厂房施工图 - 4
以上是部分截图，请下载附件后查看完整高清内容
