32米跨独立基础门式刚架带吊车结构CAD施工图纸
- 建筑类别：工业建筑
- 厂房建筑高度类型：单层厂房
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：门式刚架,轻钢结构
- 基础形式 ：独立基础
- 结构安全等级：二级
- 风压：0.35kN/平方米
- 雪压：0.50kN/平方米
- 参考图纸：16张
附件详情
钢结构设计总说明、基础详图及大样图、锚栓平面图、结构平面图、屋面檩条施工图、屋面支撑施工图、屋面刚性系杆平面图、墙梁施工图、刚架立面图、抗风柱施工图、刚架柱施工图、柱间支撑施工图、刚架梁施工图、吊车梁施工图、吊车梁DCL
节点图
共16张图纸。

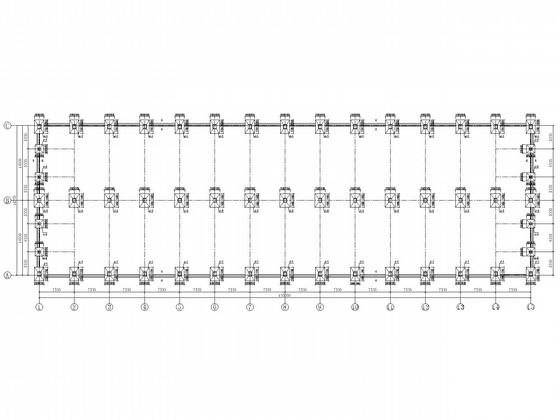

基础 平面布置图

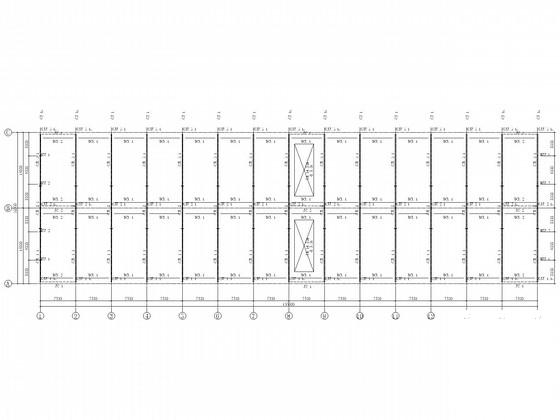

结构平面布置图
跨中吊车梁与牛腿的连接

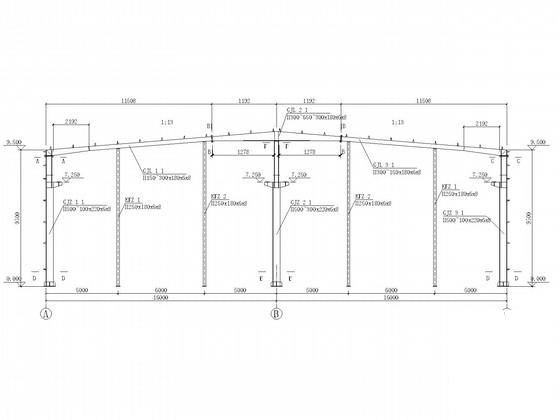

立面
锚栓平面布置图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-02-08
- 评论次数：0
- 浏览次数：0
- 文件大小：0.63 MB
- 收藏次数：0
-
文件名称：
附件-995878995995980788968.zip
