20米跨带吊车单层门式刚架厂房结构设计施工图纸
- 建筑类别：工业建筑
- 厂房建筑高度类型：单层厂房
- 建筑地上层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：门式刚架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 结构最大跨度：20m
- 抗震设防烈度：6度抗震
- 风压：0.55kN/平方米
- 雪压：0.25kN/平方米
- 参考图纸：27张
- 设计年代：近代
附件详情
建筑设计面积：5566.16平方米
该资料包含：结构设计总说明，锚栓平面布置图，基础
平面布置图
，基础详图，屋面支撑系统布置图，立面支撑布置，GJ-1立面图，结构节点，吊车梁连接节点，ZC详图，屋面檩条及隅撑布置图等
共27张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

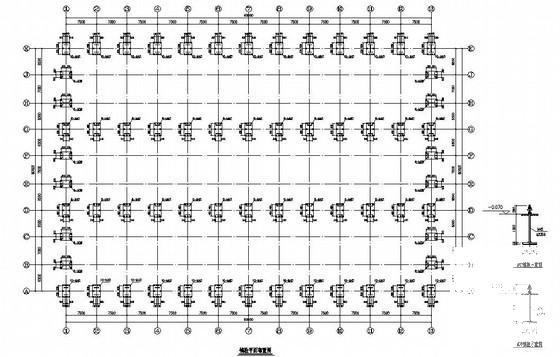

带吊车单层厂房 - 1 -

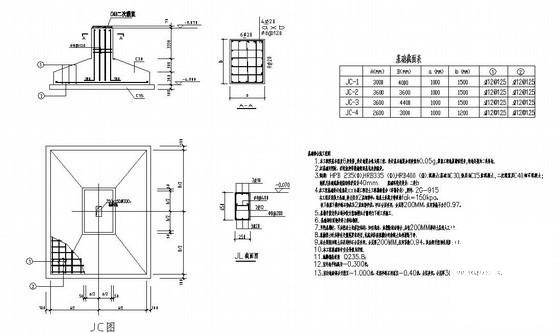

带吊车单层厂房 - 2 -

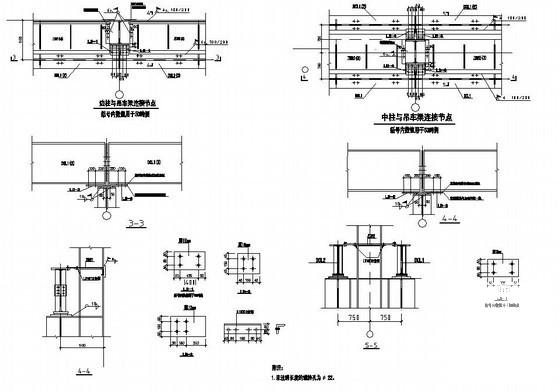

带吊车单层厂房 - 3 -

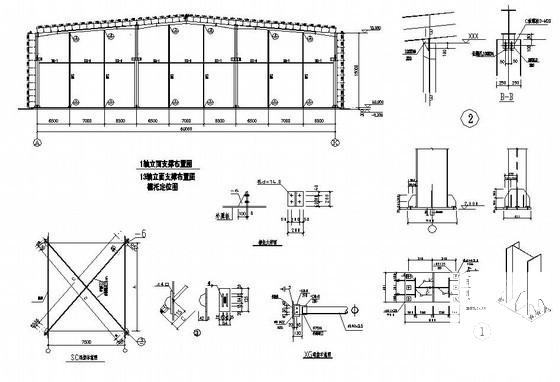

带吊车单层厂房 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-11-29
- 评论次数：0
- 浏览次数：0
- 文件大小：1.23 MB
- 收藏次数：0
-
文件名称：
附件-995878858877767565878.rar
带吊车单层厂房下载
