54米跨单层门式刚架厂房结构施工图纸

  • 建筑类别:工业建筑
  • 厂房建筑高度类型:单层厂房
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架
  • 结构最大跨度:54m
  • 抗震设防烈度:7度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.40kN/平方米
  • 参考图纸:11张
  • 设计年代:近代

附件详情

某大跨度厂房结构施工图
该资料包含: 结构设计说明 ,预埋件布置图,柱网图,结构布置图,屋面彩板布置图,屋面檩条布置图,刚架图, 节点详图 等。
共11张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

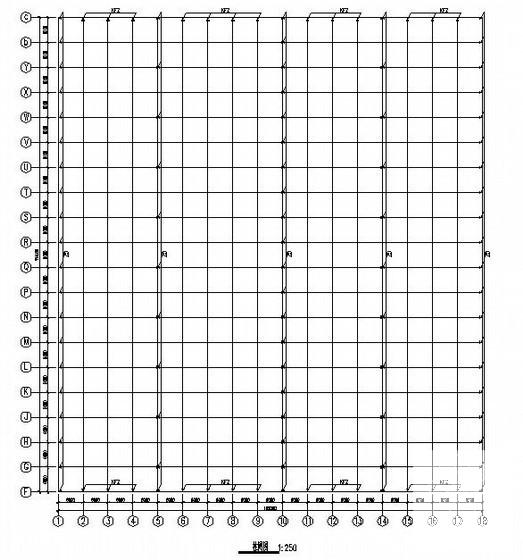

  • 门式刚架结构 - 1
    门式刚架结构 - 1

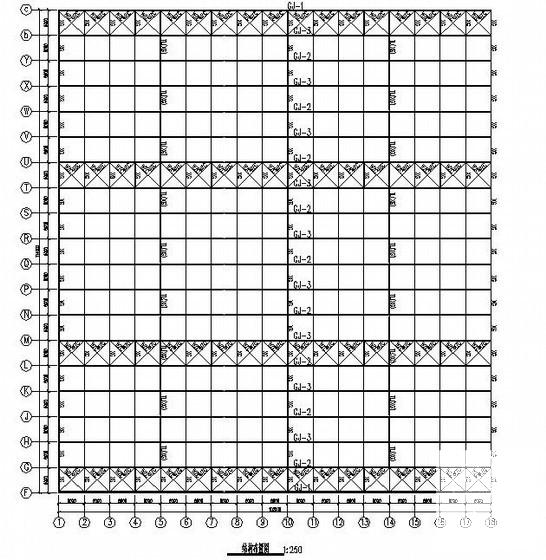

  • 门式刚架结构 - 2
    门式刚架结构 - 2

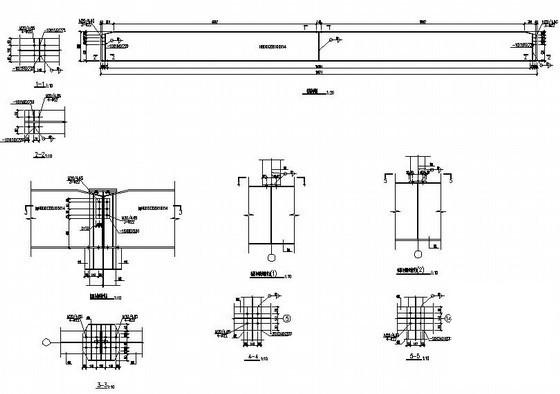

  • 门式刚架结构 - 3
    门式刚架结构 - 3

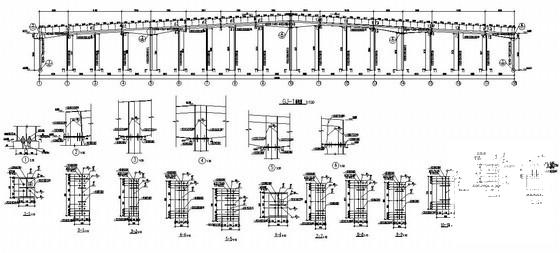

  • 门式刚架结构 - 4
    门式刚架结构 - 4
以上是部分截图,请下载附件后查看完整高清内容
