高低跨单层门式刚架厂房结构CAD施工图纸（独立基础）

附件详情

主体为一层24m高低跨单层门式钢架厂房、柱距6m，高跨檐口高度为17m，低跨檐口高度为9.5m,内设一台额定起重量为10t,轻级工作制A3级吊车和一台额定起重量为32t,中级工作制A5级吊车。附属用房为二层现浇钢筋混凝土框架结构。

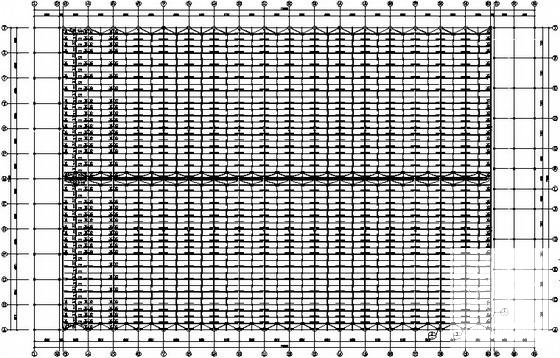

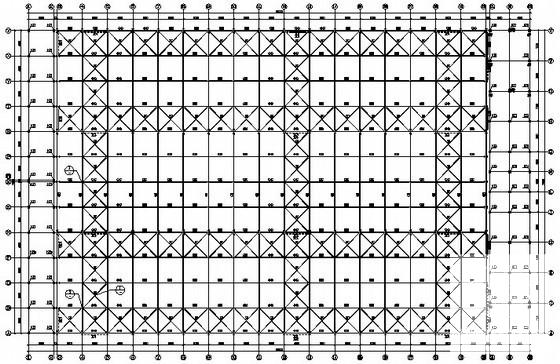

结构设计总说明、基础平面布置图、基础梁配筋图、钢柱脚锚栓平面布置图、吊车及吊车梁平面布置图、厂房结构平面布置图、附属用房柱 平面布置图 、GJ图、支撑布置图、屋面檩条结构布置图、墙架布置图、附属用房一层梁、板配筋图、附属用房屋面层梁、板配筋图、 楼梯详图 共15张图纸。
