单层独立基础门式刚架挤奶厅结构CAD施工图纸
- 建筑类别：农业建筑
- 建筑高度类型：单层建筑
- 建筑地上层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：25年
- 建筑设计结构形式：钢结构
- 钢结构：门式刚架
- 基础形式 ：独立基础
- 结构安全等级：三级
- 抗震设防烈度：7度抗震
- 风压：0.40kN/平方米
- 雪压：0.40kN/平方米
- 参考图纸：13张
- 设计年代：近代
附件详情
本图纸为单层的门式刚架挤奶厅的结构施工图，该项目为钢结构，刚架采用实腹刚架，地基基础采用独立基础，7度抗震。
该资料包含：
结构设计说明
、基础平面图、地脚锚栓平面图、构件布置图、檩条布置图、楼板配筋图、钢架立面图等共13张图纸。
出图时间：近代.12。

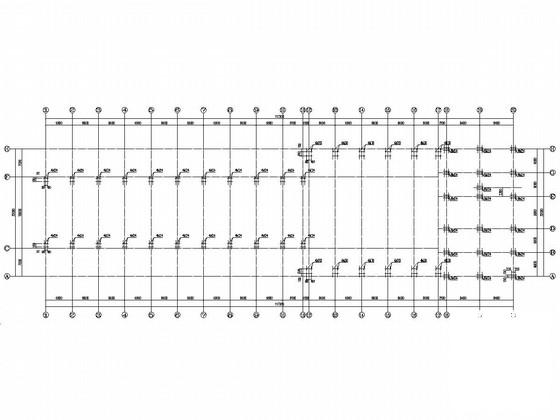

地脚锚栓平面图
构件 平面布置图
屋面檩条布置图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-11-13
- 评论次数：0
- 浏览次数：0
- 文件大小：0.81 MB
- 收藏次数：0
-
文件名称：
附件-995878075779979580885.rar
