门式刚架结构宿舍楼结构CAD施工图纸（独立基础）
- 建筑类别：住宅
- 建筑高度类型：单层建筑
- 建筑地上层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：门式刚架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：乙级
- 抗震设防烈度：8度抗震
- 风压：0.45kN/平方米
- 参考图纸：52张
- 设计年代：近代
附件详情
这份参考资料包括：基础结构图、锚栓平面图、结构
平面布置图
、屋面结构图、柱间支撑结构图及详图、刚架立面图及详图、平台梁结构图及详图、平台柱结构图及详图、刚架梁结构图及详图、刚架柱结构图及详图等共52张（包括详图）
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

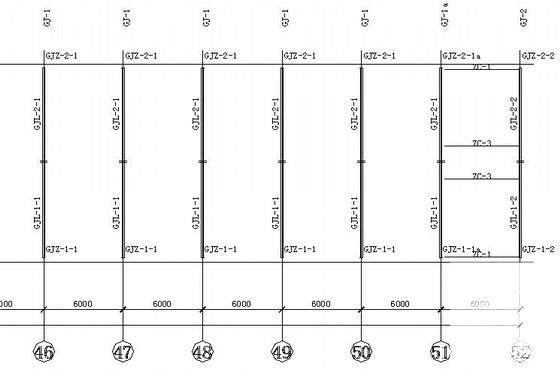

第 1 张图 -

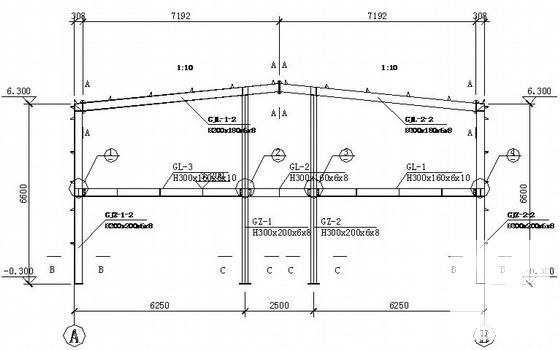

第 2 张图 -

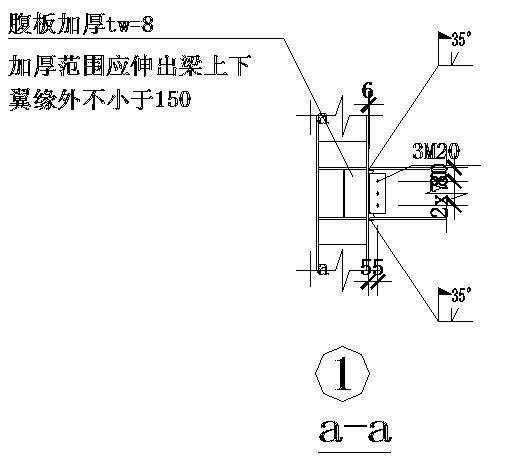

第 3 张图 -

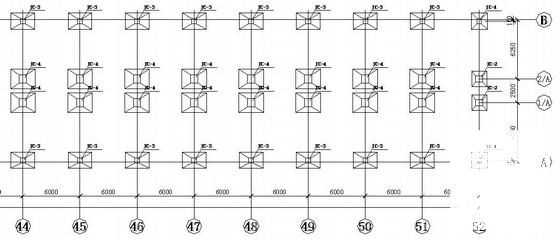

第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-02-08
- 评论次数：0
- 浏览次数：0
- 文件大小：1.98 MB
- 收藏次数：0
-
文件名称：
附件-995878579757658887709.zip
