门式刚架结构汽车展厅结构CAD施工图纸（独立基础）

附件详情

两层汽车4s店展厅，建筑设计结构形式为门式刚架结构。屋架梁采用变截钢和焊接H钢，构件之间用普通螺栓或高强螺栓连接，钢柱与混凝土柱为铰接。

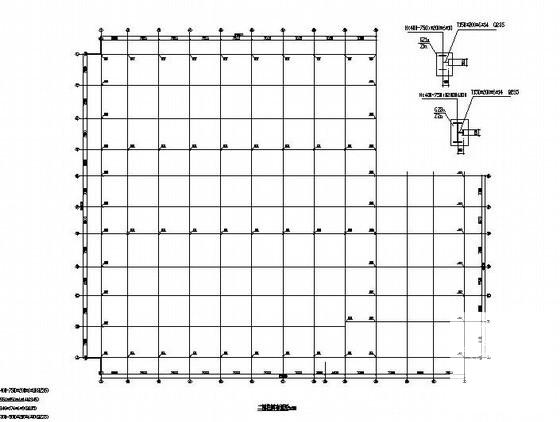

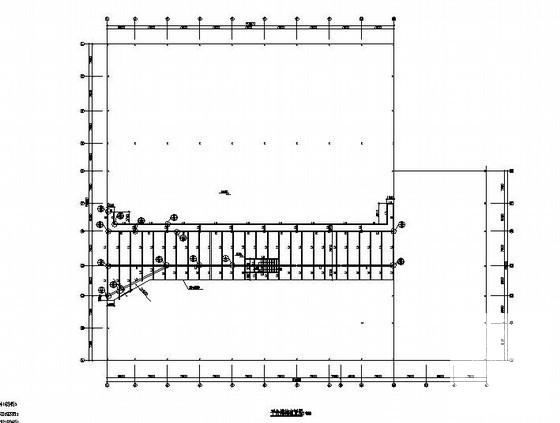

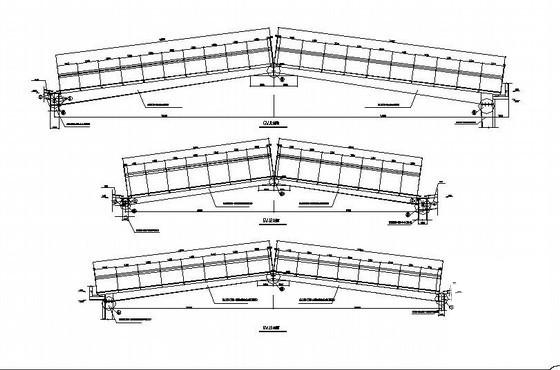

全套13张图纸，包括钢 结构设计说明 、一层柱网布置图、二层柱网布置图、平台结构布置图、屋面钢架布置及大样图、屋面檩条布置及檩条连接大样、轴剖面图、柱间支撑布置图及柱间支撑大样图、墙面檩条布置 图及檩条连接大样图、节点大样、雨篷大样、屋架大样图、楼梯大样图等。
