24米跨机械厂厂房结构CAD施工图纸（门式刚架）(柱下独立基础)

附件详情

该项目上部结构为单层门式刚架结构体系.跨度24米，局部夹层，柱距6米.屋面岩棉夹心板,墙面标高1.2米以下砖墙,以上岩棉夹心板.基础采用柱下独立基础.
该资料包含：

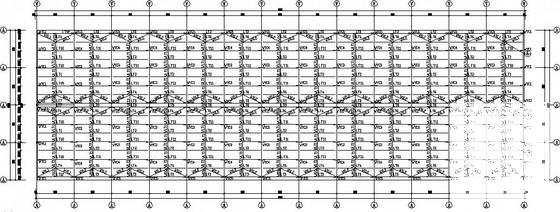

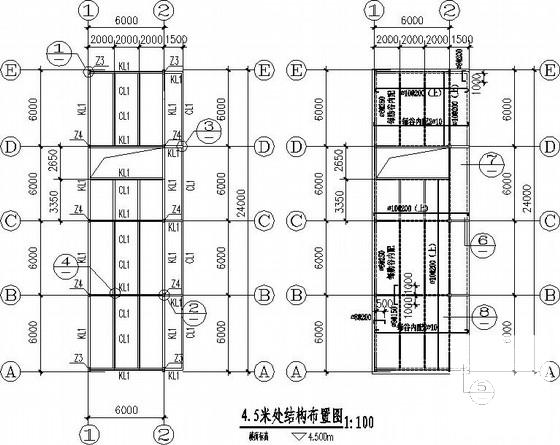

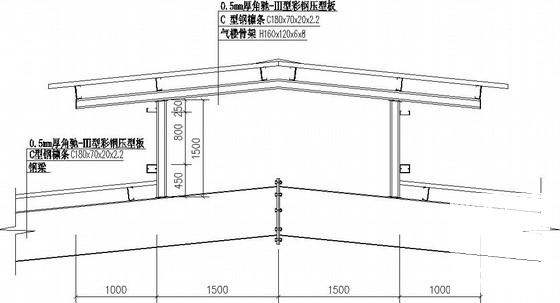

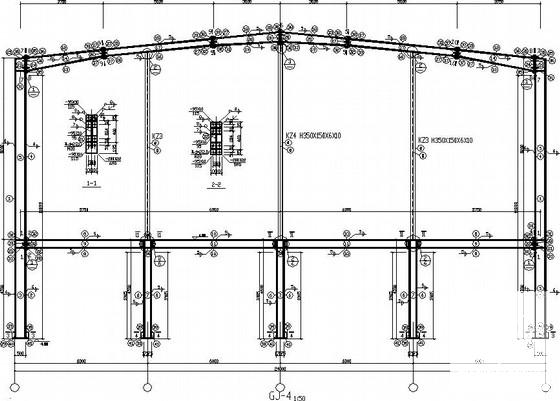

结构设计说明 、基础 平面布置图 、锚栓布置图、基础及锚栓详图、柱及支撑布置图、结构布置图、吊车梁布置图、吊车梁详图、支撑布置图、屋面支撑系杆布置图、屋面构件布置图、屋面檩条详图、支撑详图、墙檩布置图、墙檩布置图、屋面支撑详图、墙檩详图、墙檩详图、门框详图、刚架详图、天窗详图、 楼梯详图 、托梁、门梁详图共25张图纸。
