单层单山单跨门式刚架火电厂结构CAD施工图纸（30米跨）(柱下独立基础)
- 建筑类别：工业建筑
- 建筑高度类型：单层建筑
- 厂房建筑高度类型：单层厂房
- 建筑地上层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：门式刚架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 结构最大跨度：30m
- 抗震设防烈度：7度抗震
- 风压：0.45kN/平方米
- 参考图纸：7张
附件详情
该项目是钢结构火电厂项目，跨度为30m，柱距为 6.25m、6.5m，屋面采用单层彩色压型钢板，基础采用柱下独立基础，抗震设防烈度为7度。

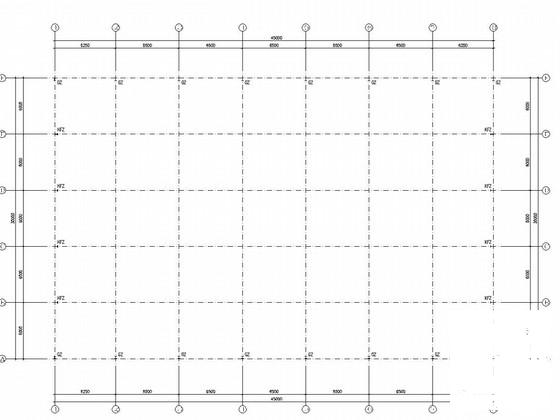

包括：钢结构设计总说明，钢柱平面布置图，钢柱、基础详图，屋面结构布置图，屋面檩条布置图，柱间支撑布置图，屋顶
平面布置图
，剖面图等共计7张图。

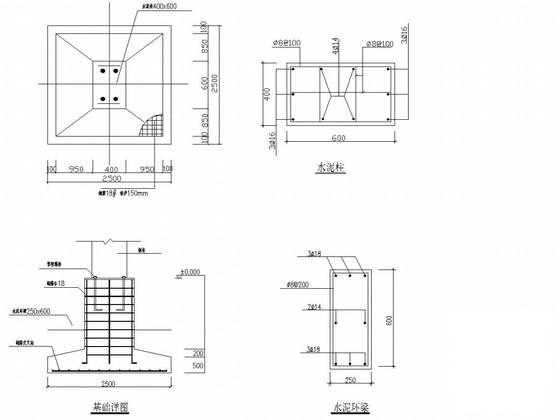

基础详图

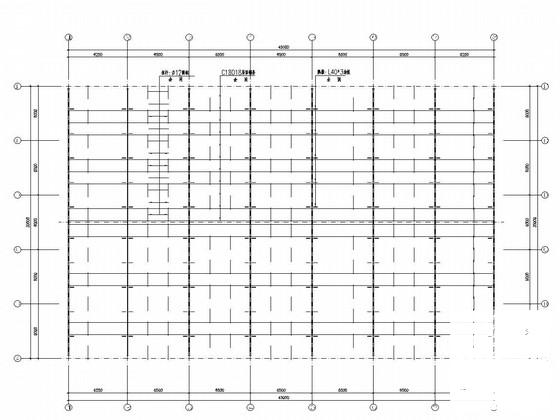

檩条布置图

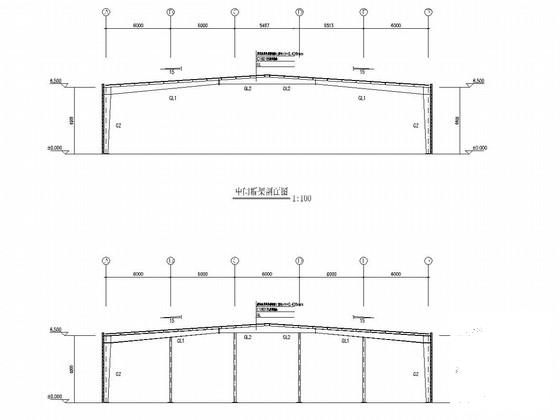

榀架剖面图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-02-08
- 评论次数：0
- 浏览次数：0
- 文件大小：3.08 MB
- 收藏次数：0
-
文件名称：
附件-995878997985865690079.rar
