跨度24米单层单山单跨门式刚架厂房图纸（柱距6.80米）(钢结构设计说明)

附件详情

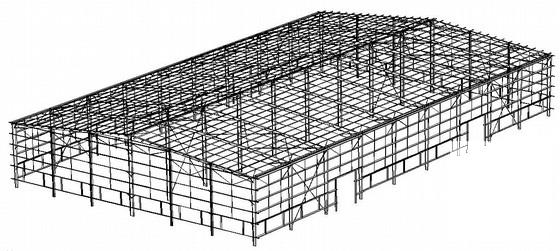

该项目为单层单山单跨门式刚架厂房，跨度为24.0m，柱距为 6.80m，基础为柱下独立基础，抗震设防烈度为7度。

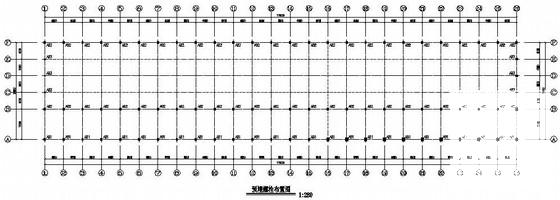

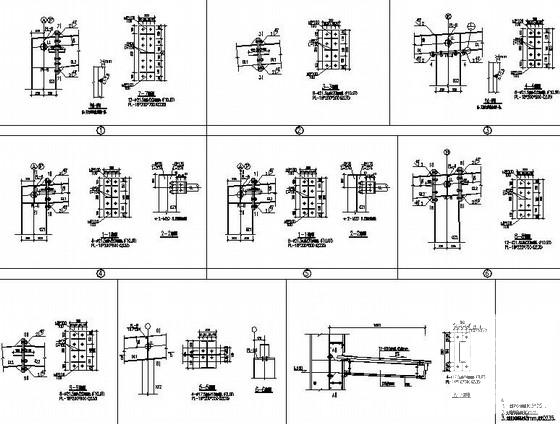

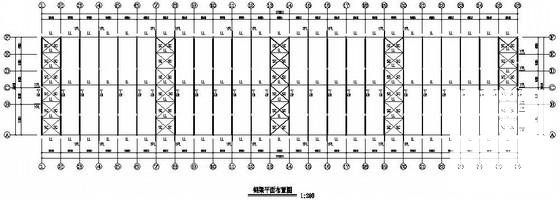

包括：钢 结构设计说明 ，预埋螺栓布置图，底层平面布置图，墙面立面图，刚架剖面图，钢柱平面布置图，钢梁平面布置图，吊车梁 平面布置图 ，屋面檩条布置图，柱间支撑布置图，吊车梁详图一，二， 节点详图 一，二，钢结构焊接详图。共计14张图纸。
