鸿源圆柱单跨门式刚架厂房钢结构工程（CAD，15张）
-
建筑类别：工业建筑
-
建筑高度：单层建筑
-
厂房建筑高度：单层厂房
-
图纸设计深度：方案(初设图)
-
民用建筑设计使用年限：50年
-
建筑结构形式：钢结构
-
钢结构：门式刚架
-
基础形式 ：独立基础
-
结构安全等级：二级
-
抗震设防烈度：7度抗震
-
参考图纸：15张
-
设计年代：近代
该项目为单层单山单跨门式刚架厂房，跨度为48m， 柱距为 7.0m，屋面采用单层彩色压型钢板，墙面采用单层彩色压型钢板，基础采用柱下独立基础。所在场地设计地震分组为第 一 组，场地土类别为 II 类。工程钢梁、钢柱均采用Q345B，梁柱端头板采用Q345B，加劲肋采用Q235B，次构件采用Q235B。工程屋面檩条、墙梁采用Q235冷弯薄壁型钢，隅撑,柱间支撑,屋面水平支撑,檩条、墙梁拉条材质均为Q235。资料内容有：钢结构设计总说明、钢柱平面布置图、屋面结构布置图、屋面檩条布置图、吊车梁平面布置图、轴柱间支撑布置图、轴柱间支撑布置图、屋顶
平面布置图
、轴立面图、剖面图、基础预埋布置图、节点详图。
屋顶平面布置图
屋面檩条布置图
轴柱间支撑布置图
轴立面图
边跨榀架剖面图
基础预埋布置图
抗风柱柱脚大样图
钢柱GZ2与钢梁GL3连接详图

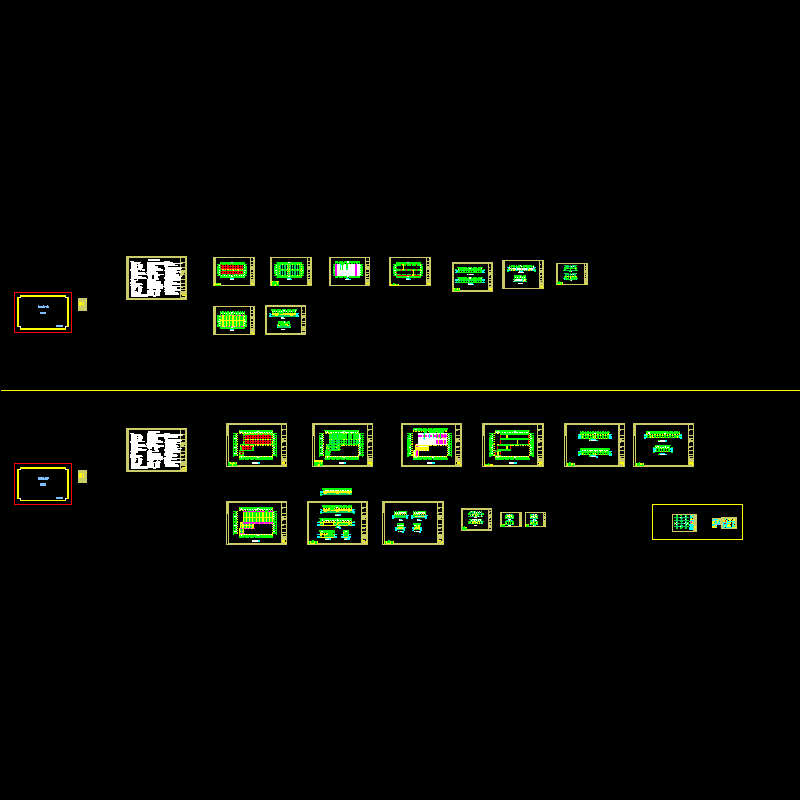

以下是附件的其中一部分截图，共1张，您也可以 搜索 更多您想要的资源
-
