单跨门式刚架钢结构工程（CAD，9张）
-
建筑类别：工业建筑
-
建筑高度：单层建筑
-
厂房建筑高度：单层厂房
-
图纸设计深度：施工图
-
建筑结构形式：钢结构
-
钢结构：门式刚架
-
结构安全等级：二级
-
抗震设防烈度：7度抗震
-
风压：0.40kN/平方米
-
图纸年代：近代
该项目为单层单山单跨门式刚架厂房，跨度为26m， 柱距为 6.0m，屋面采用单层彩色压型钢板，墙面采用单层彩色压型钢板，基础采用柱下独立基础。工程钢梁、钢柱均采用Q345B，梁柱端头板采用Q345B，加劲肋采用Q235B，次构件采用Q235B。工程屋面檩条、墙梁采用Q235冷弯薄壁型钢，隅撑,柱间支撑,屋面水平支撑,檩条、墙梁拉条材质均为Q235。工程主刚架构件现场连接采用10.9级扭剪型高强螺栓，高强螺栓结合面不得涂漆，采用喷砂处理法，要求摩擦面抗滑移系数为>0.45。资料内容有：钢结构设计总说明、钢柱平面布置图、钢柱平面布置图、柱间支撑布置图、榀架剖面图、屋顶
平面布置图
、轴立面布置图、轴立面布置图。
屋顶平面布置图
轴立面布置图
轴立面布置图
轴柱间支撑布置图
以下是附件的其中一部分截图，共1张，您也可以 搜索 更多您想要的资源
-

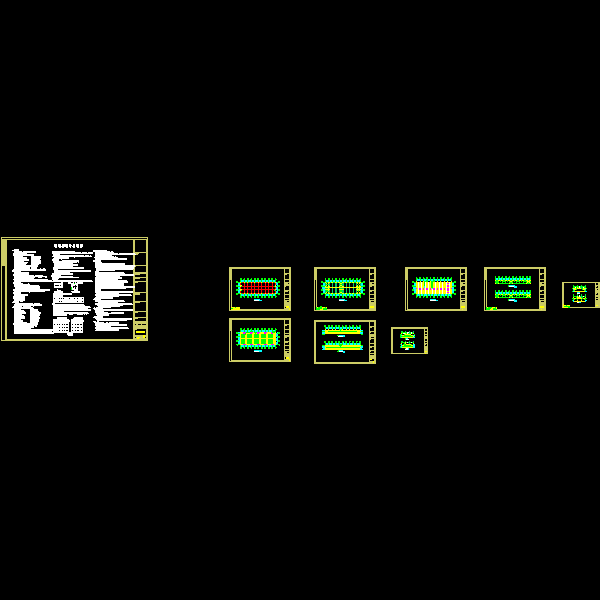

第 1 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-12-28
- 评论次数：0
- 浏览次数：0
- 文件大小：3.47 MB
- 收藏次数：0
-
文件名称：
附件-995896875559758896.dwg
