17米跨单层单山单跨门式刚架厂房方案设计图纸(柱下独立基础)

附件详情

该项目为单层单山单跨门式刚架厂房，跨度为17.65m， 柱距为 6.0m，屋面采用单层彩色压型钢板，墙面采用单层彩色压型钢板，基础采用柱下独立基础。抗震设防烈度为7度。

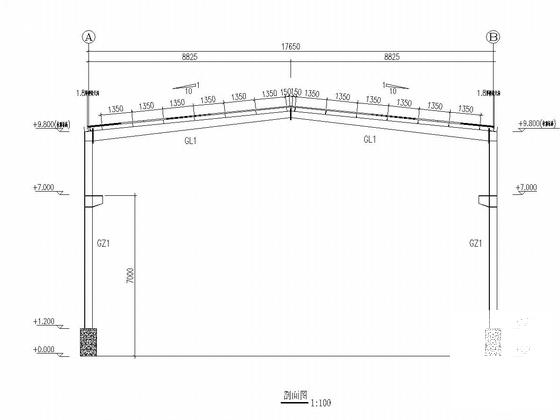

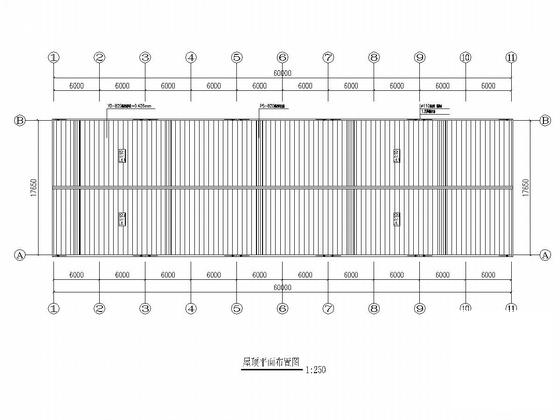

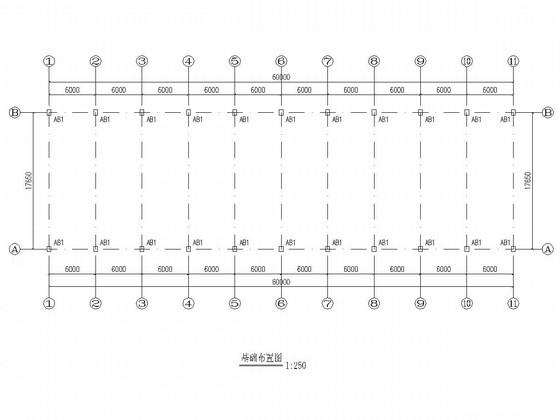

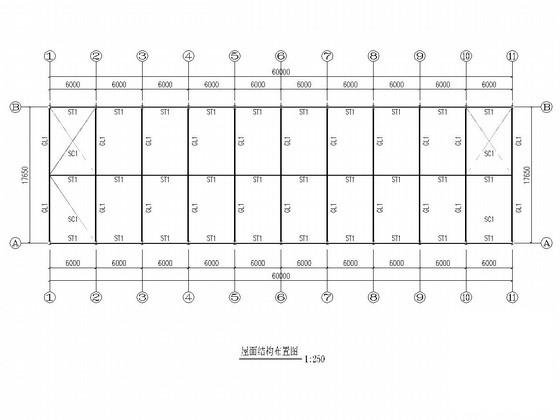

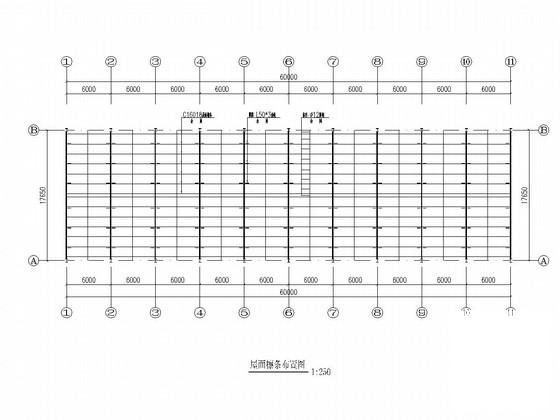

该资料包含：基础布置图，基础预埋布置图，钢柱平面布置图，屋面结构布置图，檩条布置图，吊车梁平面布置图，柱间支撑布置图，屋顶 平面布置图 ， 节点详图 ，钢架图。
设计年代：近代。
