24米跨混凝土柱门式刚架厂房结构CAD施工图纸(基础平面图)
- 建筑类别：工业建筑
- 厂房建筑高度类型：单层厂房
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：门式刚架,轻钢结构
- 基础形式 ：独立基础
- 结构安全等级：二级
- 抗震设防烈度：8度抗震
- 风压：0.45kN/平方米
- 雪压：0.40kN/平方米
- 参考图纸：9张
附件详情
结构设计说明
、GL立面图、结构
平面布置图
、基础平面图、楼板配筋平面图共9张图纸。
基础平面图
结构平面布置图
楼板配筋平面图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

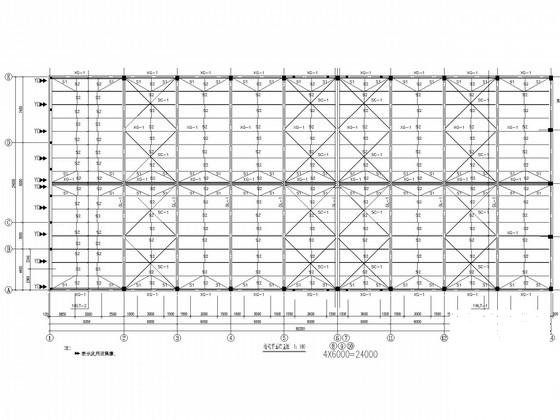

第 1 张图 -

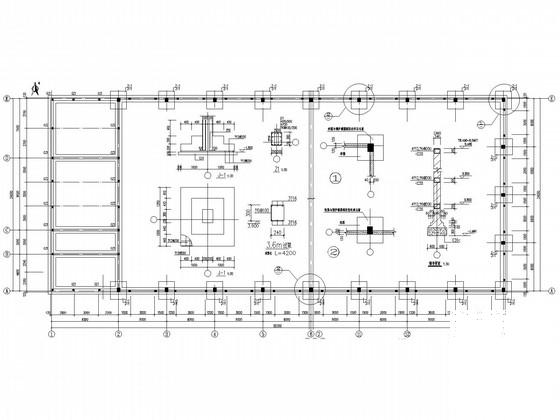

第 2 张图 -

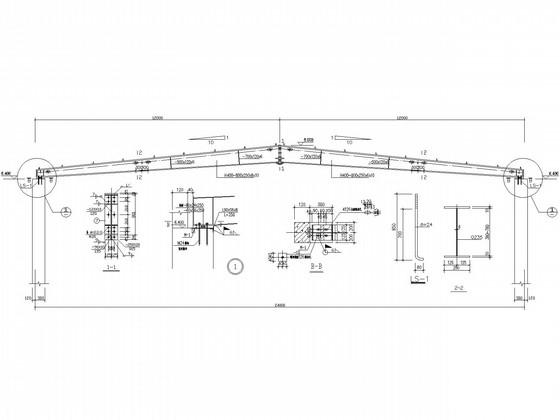

第 3 张图 -

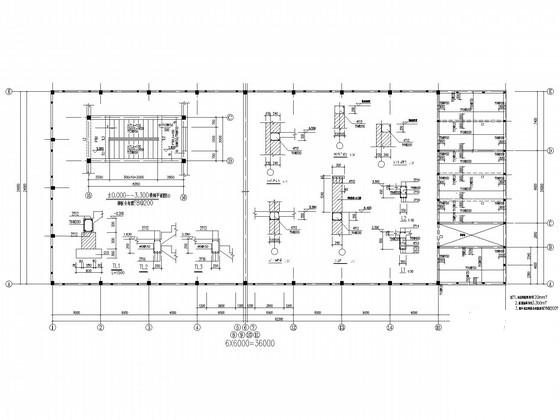

第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-02-08
- 评论次数：0
- 浏览次数：0
- 文件大小：0.83 MB
- 收藏次数：0
-
文件名称：
附件-995878968788890788588.rar
