33米跨带挡土墙门式刚架结构厂房建筑结构CAD图纸

附件详情

该项目拟建场区位于江西厂区内，结构体系为门式钢架体系，层数为单层，建筑总面积为4011平方米，内设5吨桥式抓斗起重机一台，轨顶标高9.50米。

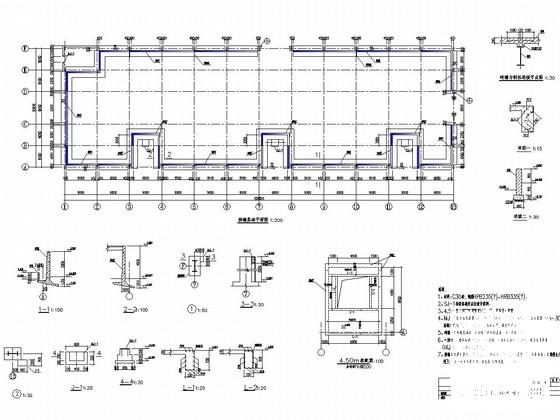

该资料包含： 结构设计说明 ，柱脚螺栓布置图，基础 平面布置图 及详图，挡墙基础平面图，钢架及吊车平面图，屋面檩条布置图、及隅撑详图，钢料斗，钢架图，建筑设计说明，平面图，立面图，剖面图等共计20张图。
