高低跨、带气楼门式刚架厂房结构CAD施工图纸(建施)
- 建筑类别：工业建筑
- 厂房建筑高度类型：单层厂房
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：门式刚架,轻钢结构
- 基础形式 ：独立基础
- 结构安全等级：二级
- 抗震设防烈度：7度抗震
- 风压：0.55kN/平方米
- 参考图纸：16张
附件详情
钢
结构设计说明
基础布置平面图
锚栓定位图
钢柱及柱间支撑结构布置图
屋面支撑结构布置图
屋面檩条结构布置图
墙檩立面图

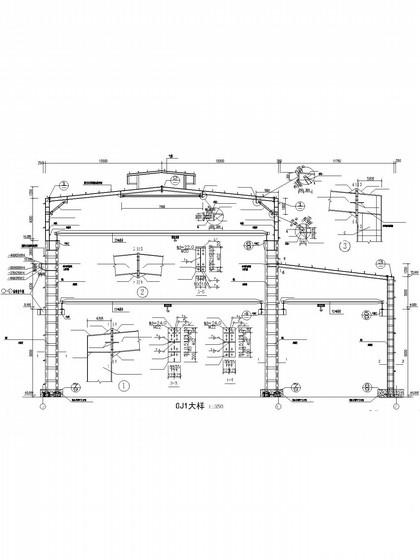

GJ大样
节点大样
ZC大样
DCL中跨大样
共16张图纸。

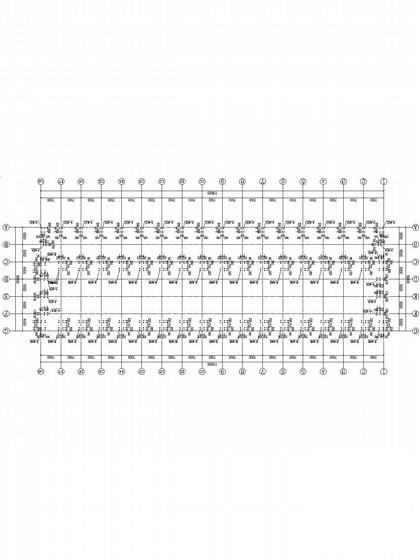

基础布置平面图

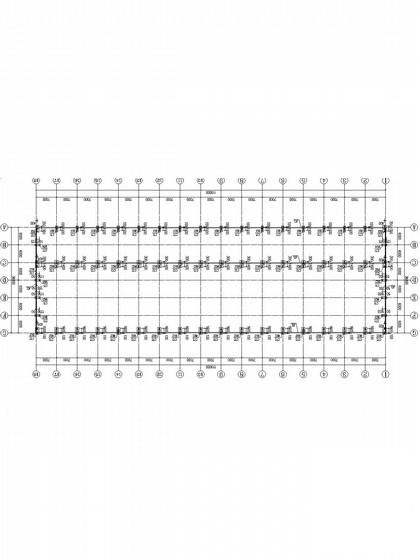

锚栓布置图

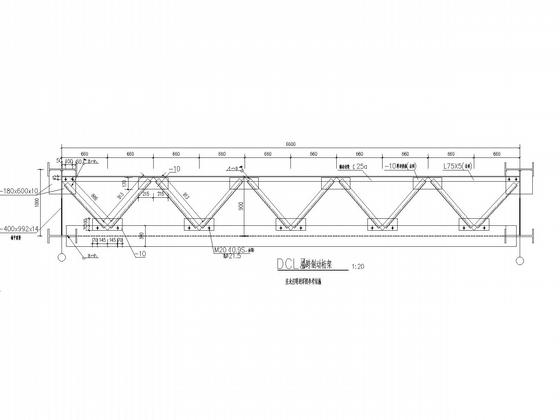

DCL详图

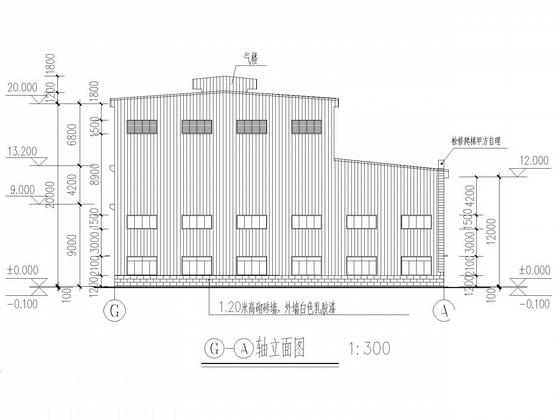

立面图
墙檩立面图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-09-18
- 评论次数：0
- 浏览次数：0
- 文件大小：2.09 MB
- 收藏次数：0
-
文件名称：
附件-995877869580988780558.zip
