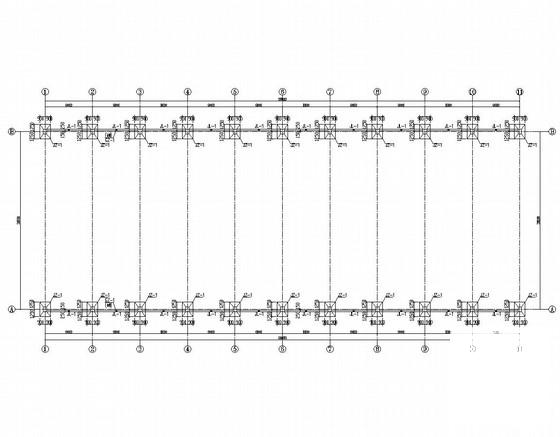

30m跨单层门式钢架结构厂房CAD施工图纸（建施）(基础平面图)
- 建筑类别：工业建筑
- 建筑高度类型：单层建筑
- 厂房建筑高度类型：单层厂房
- 建筑地上层数：1层
- 图纸设计深度：方案(初设图),施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：门式刚架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 结构最大跨度：30m
- 风压：0.35kN/平方米
- 雪压：0.45kN/平方米
- 参考图纸：8张
- 设计年代：近代
附件详情
该项目是单层门式钢架结构厂房项目，30m跨，基础为独立基础
包括：钢结构设计总说明，基础平面图，砼柱与墙体连接，地脚锚栓布置图，轴柱间支撑布置图，檩条布置图，建筑平面图，立面图，剖面图共计8张图纸。
。

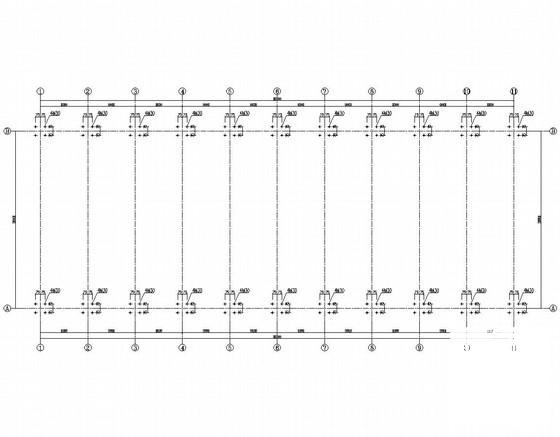

地脚锚栓布置图

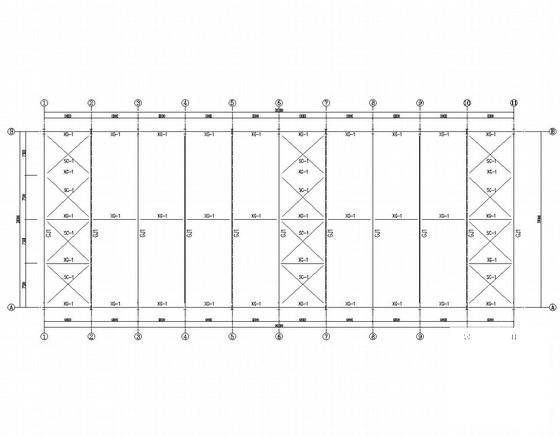

轴柱间支撑布置图

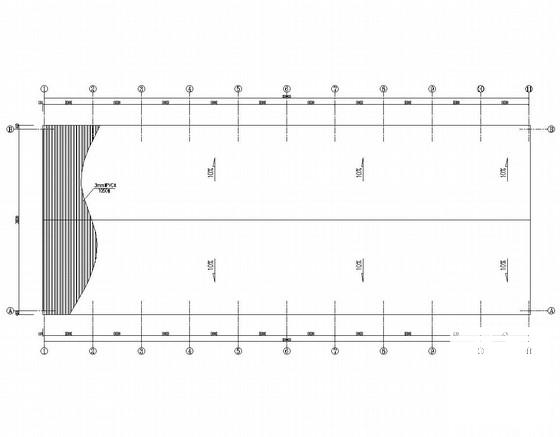

屋面排水图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-11-04
- 评论次数：0
- 浏览次数：0
- 文件大小：0.82 MB
- 收藏次数：0
-
文件名称：
附件-995878599787770586788.rar
