18m跨单层门式钢架厂房结构CAD施工图纸
- 建筑类别：工业建筑
- 厂房建筑高度：单层厂房
- 地上层数：1层
- 地下层数：0层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑结构形式：钢结构
- 钢结构：门式刚架, 轻钢结构
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：乙级
- 结构最大跨度：18m
- 抗震设防烈度：6度抗震
- 风压：0.5kN/平方米
- 雪压：0.35kN/平方米
- 参考图纸：18张
- 设计年代：近代
附件详情
该项目为单层无吊车、带天窗门式刚架轻型房屋钢结构厂房。跨距18m，柱距6m，6度抗震设防，柱下独立基础。包括：结构设计总说明，墙皮檩条及拉条平面布置图，基础详图，节点详图，钢柱及柱间支撑平面布置图，天窗架结构剖面图，屋面檩条及拉条
平面布置图
等共计18张图纸。
墙皮檩条及拉条立面布置图
基础平面布置图
钢架详图
以下是附件的其中一部分截图，共1张，您也可以 搜索 更多您想要的资源
-

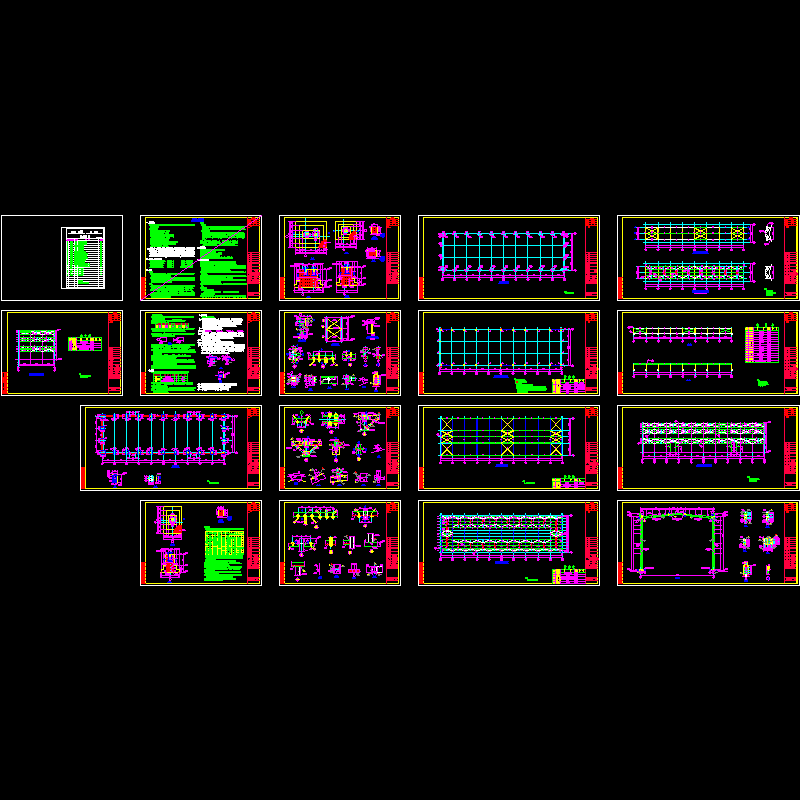

第 1 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-12-28
- 评论次数：0
- 浏览次数：0
- 文件大小：0.84 MB
- 收藏次数：0
-
文件名称：
附件-995878597886709078697.rar
