64米跨单层门式刚架钢结构厂房结构设计图纸(基础平面图)
- 建筑类别：工业建筑
- 厂房建筑高度类型：单层厂房
- 建筑地上层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：门式刚架
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：乙级
- 结构最大跨度：64m
- 抗震设防烈度：6度抗震
- 风压：0.50kN/平方米
- 参考图纸：13张
- 设计年代：近代
附件详情
该资料包含：钻冲孔桩设计说明，基础平面图，钢结构设计总说明，
平面布置图
，预埋螺栓布置图，剖面图，屋面布置图，屋面系杆支撑布置图，柱间支撑布置图，屋面檩条拉杆布置图，预埋螺栓
节点图
，钢架
节点图
，
节点图
。
共13张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

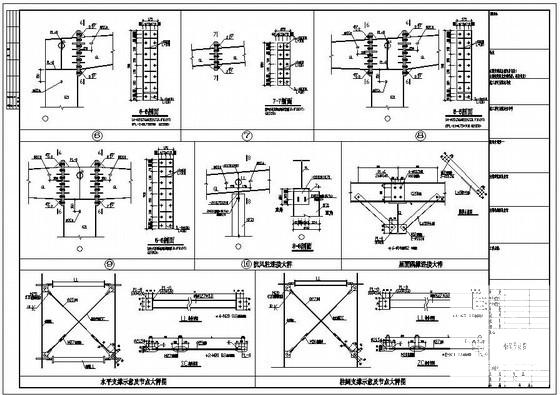

第 1 张图 -

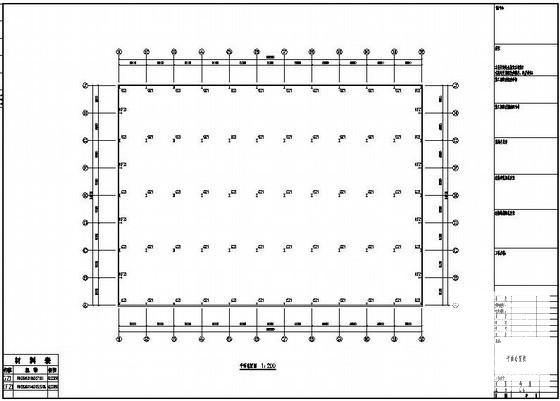

第 2 张图 -

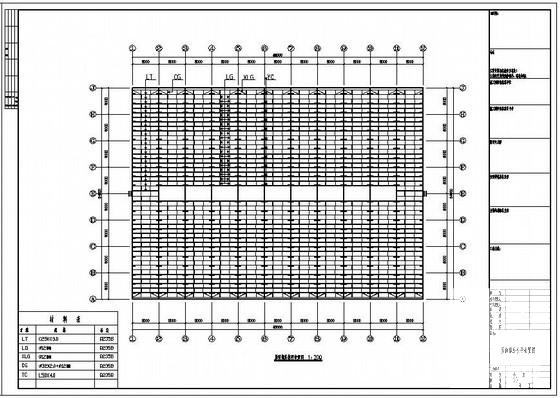

第 3 张图 -

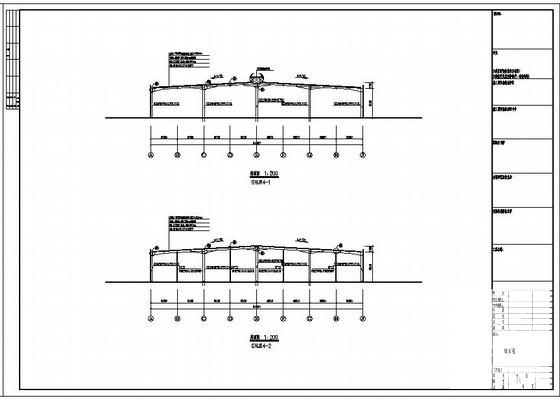

第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-01-08
- 评论次数：0
- 浏览次数：0
- 文件大小：0.6 MB
- 收藏次数：0
-
文件名称：
附件-995878885555798986785.rar
