门式刚架联合厂房结构施工图（10跨,65页图纸）

• 建筑类别：工业建筑

• 建筑高度类型：单层建筑

• 厂房建筑高度类型：单层厂房

• 建筑地上层数：1层

• 图纸设计深度：施工图

• 民用建筑设计使用年限：50年

• 建筑设计结构形式：钢结构

• 钢结构：门式刚架

• 基础形式 ：独立基础

• 结构安全等级：二级

• 地基基础设计等级：乙级

• 结构最大跨度：36m

• 抗震设防烈度：7度抗震

• 风压：0.55kN/平方米

• 雪压：0.50kN/平方米

• 参考图纸：65张

• 设计年代：近代

附件详情

甲级设计院设计图纸。该项目为某科技产业园一期项目联合厂房，厂房平面尺寸226×224m,厂房柱距12m。厂房共10跨，其中一跨为露天跨。

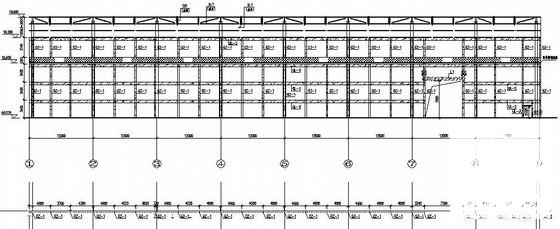

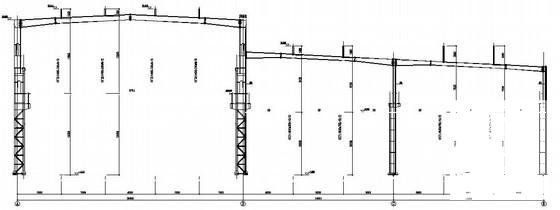

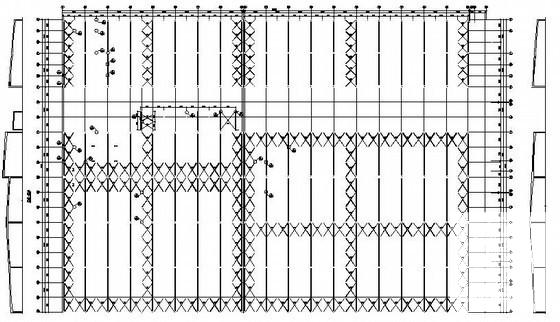

全套图纸共65张，包括资料目录、混凝土结构设计总说明、刚结构设计总说明、轴基础平面布置图、基础详图、轴螺栓 平面布置图 、GJ 节点详图 及吊车示意图、吊车系统平面示意图、GDLM详图、吊车梁 节点详图 等。
