门式刚架专用汽车联合厂房结构CAD施工图纸(吊车梁)
- 建筑类别：工业建筑
- 厂房建筑高度类型：单层厂房
- 建筑地上层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：门式刚架,轻钢结构
- 结构安全等级：二级
- 结构最大跨度：27m
- 抗震设防烈度：6度抗震
- 风压：0.35kN/平方米
- 雪压：0.40kN/平方米
- 参考图纸：9张
- 设计年代：近代
附件详情
- 钢 结构设计说明
- 柱网平面图
- 框架立面图 一
- 框架立面图 二
- 吊车梁 平面布置图
- 支撑立面图
- 屋面支撑平面布置图
- 屋面檩条平面布置图
- 墙筋布置图
附件详情
屋面活载：0.3(刚架)/0.5(檩条)KN/平方米；屋面附加荷载：0.15kN/平方米 。
主结构(框架梁.柱.夹层梁)均采用现行国家标准<>(GB/T1591)中规定的Q345B钢;对焊接结构用钢,应具有含碳量的合格保证。
次结构(墙梁.实腹檩条及面板等冷弯薄壁构件)均采用与Q345A钢等强的材料,且应有屈服点、抗拉强度及伸长率的合格保证。
全套9张图纸。
图5
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -

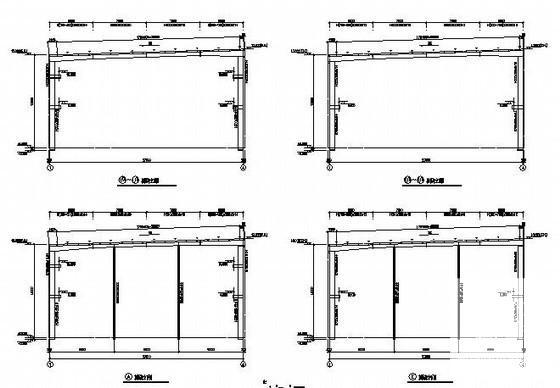

第 3 张图 -
第 4 张图 -
第 5 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-02-07
- 评论次数：0
- 浏览次数：0
- 文件大小：0.61 MB
- 收藏次数：0
-
文件名称：
附件-995878585809965579765.rar
