门式刚架专用汽车联合厂房结构CAD施工图纸

资料简介
赚取积分

建筑类别：工业建筑
厂房建筑高度：单层厂房
地上层数：1层
图纸设计深度：施工图
民用建筑设计使用年限：50年
建筑结构形式：钢结构
钢结构：门式刚架,轻钢结构
结构安全等级：二级
结构最大跨度：27m
抗震设防烈度：6度抗震
风压：0.35kN/平方米
雪压：0.40kN/平方米
参考图纸：9张
设计年代：近代

附件详情

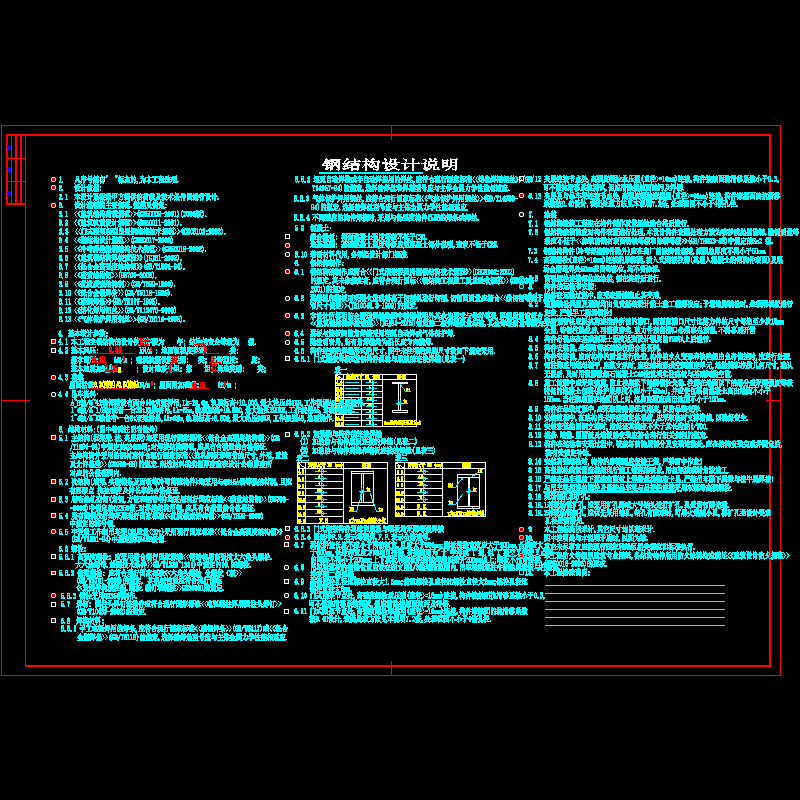

钢结构设计说明

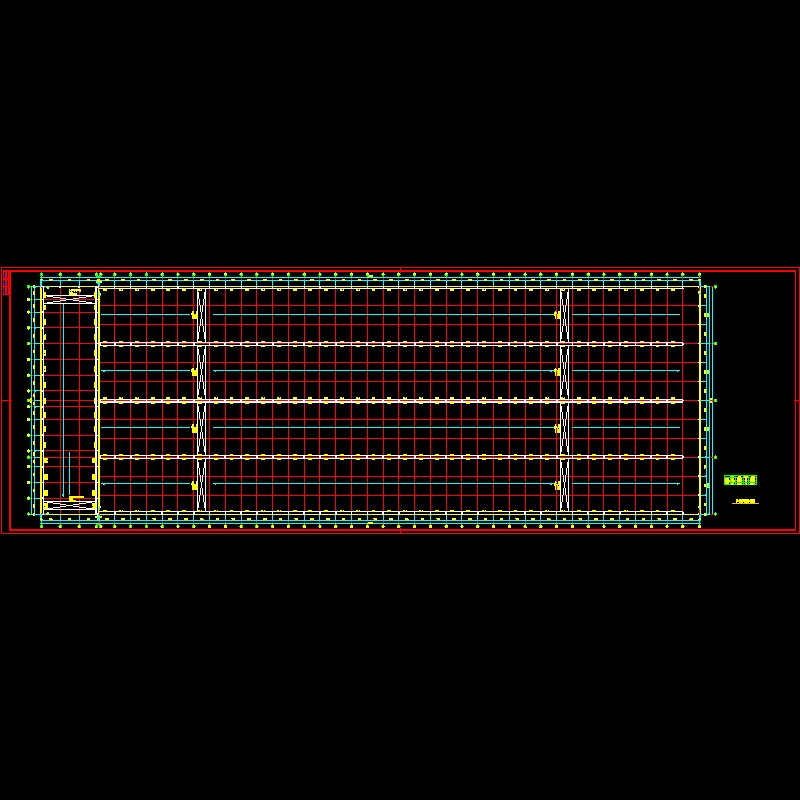

柱网平面图

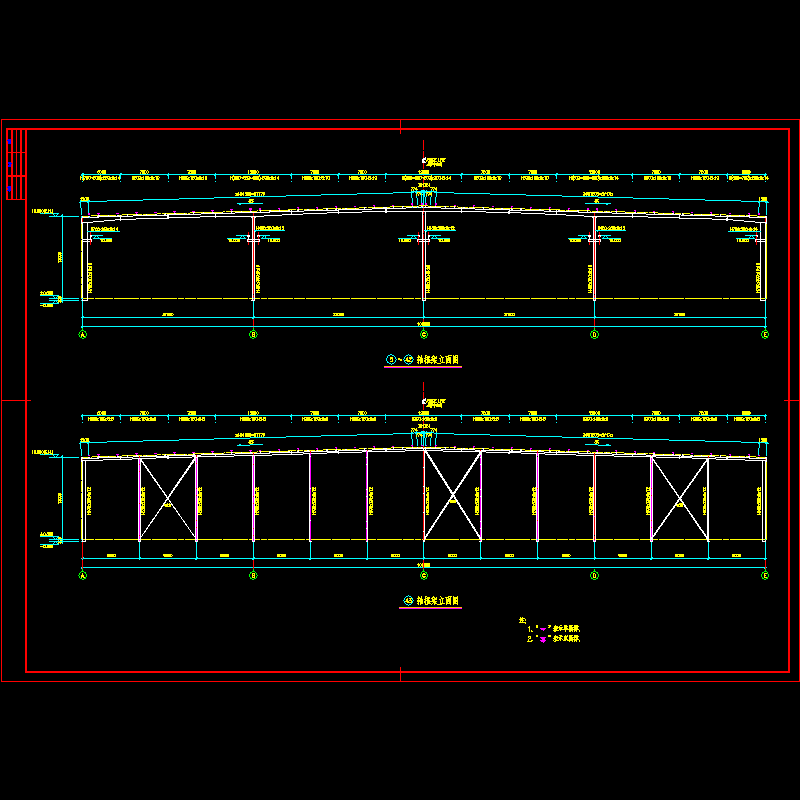

框架立面图一

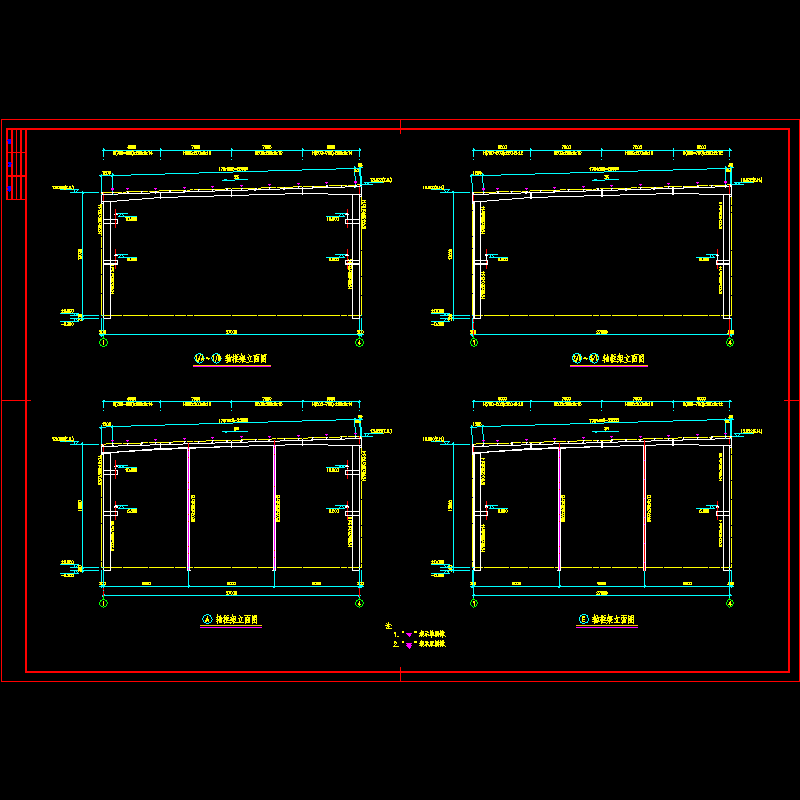

框架立面图二
吊车梁平面布置图
支撑立面图
屋面支撑平面布置图
屋面檩条平面布置图
墙筋布置图

附件详情

屋面活载：0.3(刚架)/0.5(檩条)KN/平方米；屋面附加荷载：0.15kN/平方米。
主结构(框架梁.柱.夹层梁)均采用现行国家标准<>(GB/T1591)中规定的Q345B钢;对焊接结构用钢,应具有含碳量的合格保证。
次结构(墙梁.实腹檩条及面板等冷弯薄壁构件)均采用与Q345A钢等强的材料,且应有屈服点、抗拉强度及伸长率的合格保证。
全套9张图纸。

图5

以下是附件的其中一部分截图，共10张，您也可以搜索更多您想要的资源

01.dwg
02.dwg
03.dwg
04.dwg
05.dwg
06.dwg
07.dwg
08.dwg
09.dwg
list.dwg

以上是部分截图，请下载附件后查看完整高清内容

发布时间：2023-12-28
评论次数：0

浏览次数：0
文件大小：0.61 MB

收藏次数：0
文件名称：附件-995878585809965579765.rar
