钢结构格构式柱门式钢架结构施工CAD详图纸（有吊车）
-
建筑类别：工业建筑
-
建筑高度：单层建筑
-
厂房建筑高度：单层厂房
-
地上层数：1层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑结构形式：钢结构
-
钢结构：门式刚架
-
基础形式 ：桩基础
-
结构安全等级：二级
-
地基基础设计等级：丙级
-
抗震设防烈度：7度抗震
-
风压：0.45kN/平方米
-
雪压：0.25kN/平方米
-
参考图纸：12张
-
设计年代：近代
钢结构格构式柱门式钢架厂房项目，单层，抗震设防烈度为7度，该资料包含：结构设计总说明，基础桩位布置图，基础平面布置图，锚栓
平面布置图
，屋顶钢架及支撑布置图，屋顶檩条及拉条布置图，墙面墙梁布置图，钢架详图，共计12张图。
基础桩位布置图
锚栓平面布置图
吊车梁平面布置图
屋顶钢架及支撑布置图
屋顶檩条及拉条布置图
钢架详图

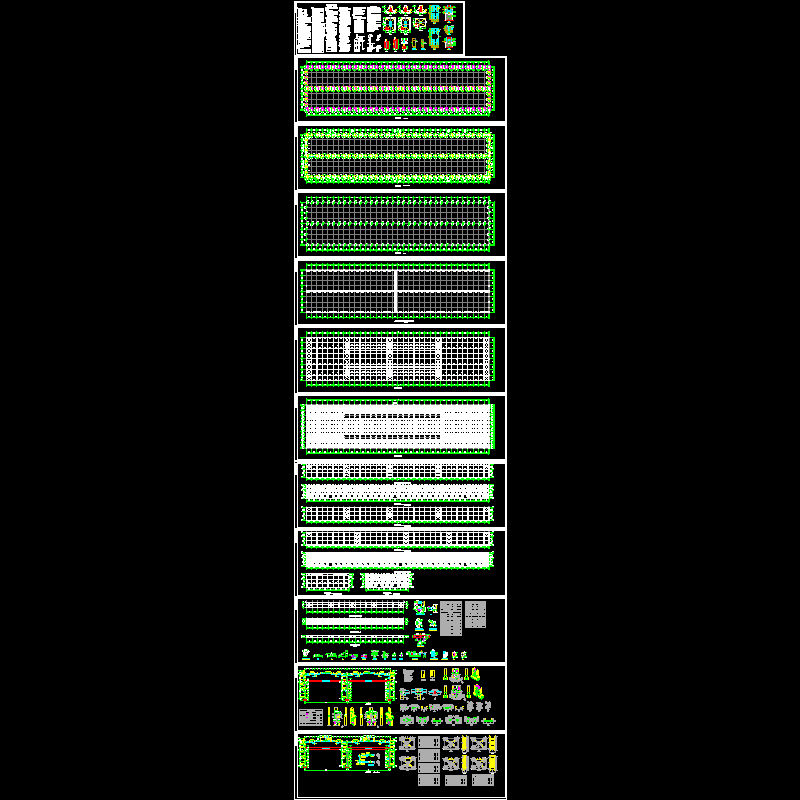

以下是附件的其中一部分截图，共1张，您也可以 搜索 更多您想要的资源
-
