24米跨门式刚架结构车间建筑及结构设计施工图纸
- 建筑类别：工业建筑
- 建筑高度类型：单层建筑
- 建筑地上层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：门式刚架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：7度抗震
- 风压：0.45kN/平方米
- 参考图纸：16张
- 设计年代：近代
附件详情
该项目是车间项目，门式刚架结构，抗震设防烈度为7度，建筑设计面积：1824.82平米房米，占地面积：1824.82平方米。
该资料包含：
结构设计说明
，地脚锚栓布置图，刚架图，结构布置图，柱间支撑布置图，吊车梁布置图，屋面檩条布置图，轴墙面檩条布置图，建筑设计说明，平面图，立面图等共计16张图。
出图时间:

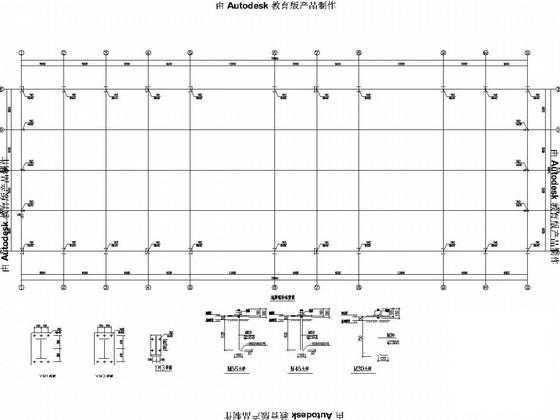

地脚锚栓布置图

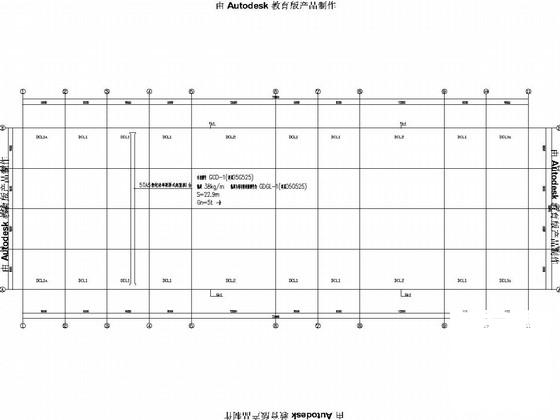

吊车梁布置图

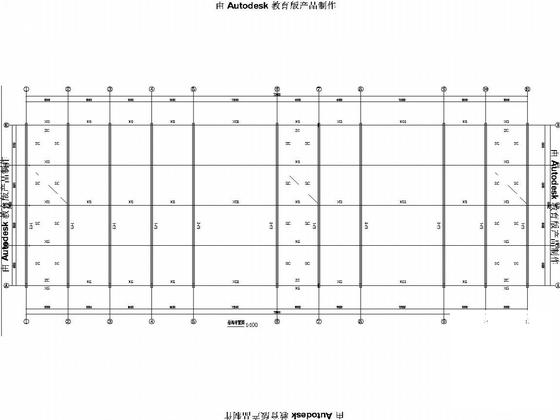

结构布置图
屋顶平面图

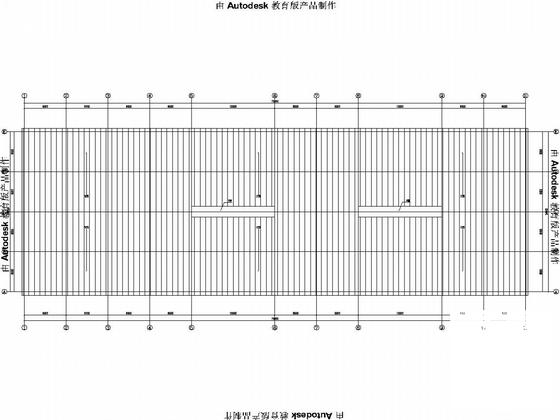

屋面檩条布置图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
车间建筑图纸 - 1 -
车间建筑图纸 - 2 -
车间建筑图纸 - 3 -
车间建筑图纸 - 4 -
车间建筑图纸 - 5 -
车间建筑图纸 - 6
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-11-29
- 评论次数：0
- 浏览次数：0
- 文件大小：1.44 MB
- 收藏次数：0
-
文件名称：
附件-995878990987866896807.rar
车间建筑图纸下载
