30米跨门式刚架结构设计施工图纸（7度抗震）
- 建筑类别：工业建筑
- 厂房建筑高度类型：单层厂房
- 建筑地上层数：1层
- 图纸设计深度：施工图
- 建筑设计结构形式：钢结构
- 钢结构：门式刚架,轻钢结构
- 基础形式 ：桩基础
- 结构最大跨度：30m
- 抗震设防烈度：7度抗震
- 风压：0.3kN/平方米
- 雪压：0.2kN/平方米
- 参考图纸：9张
- 设计年代：近代
附件详情
某30米跨门式刚架结构设计图
该资料为：某30米跨门式刚架结构设计图
该资料包含：
结构设计总说明、基础平面布置图、地脚螺栓布置图、结构平面布置图、屋面结构平面布置图、天窗架
平面布置图
、GJ详图、柱间支撑立面布置图、墙架立面布置图、墙架立面布置图、安装
节点详图
共9张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

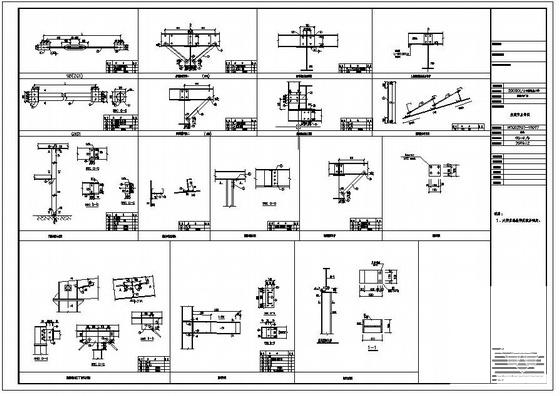

抗震结构设计 - 1 -

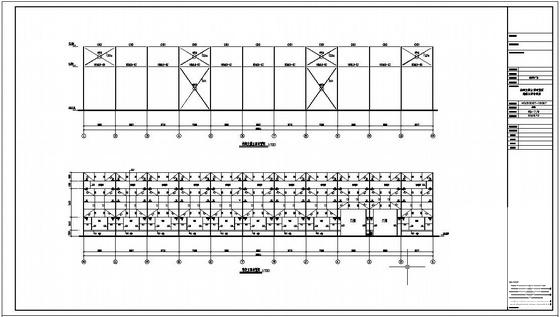

抗震结构设计 - 2 -

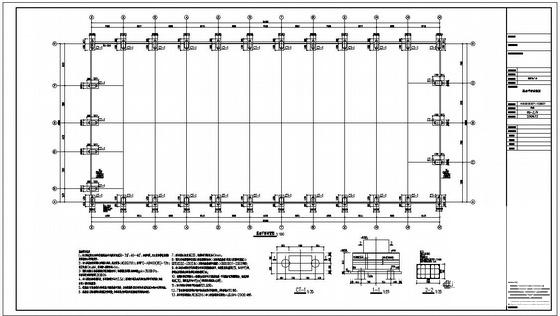

抗震结构设计 - 3 -

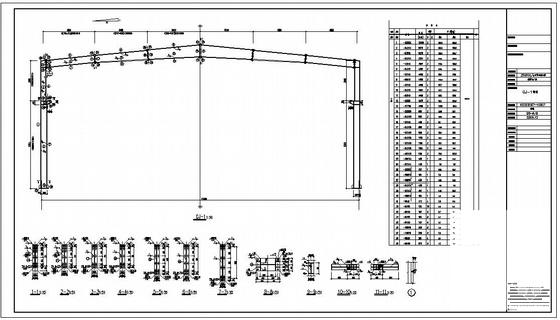

抗震结构设计 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-11-27
- 评论次数：0
- 浏览次数：0
- 文件大小：0.85 MB
- 收藏次数：0
-
文件名称：
附件-995878750508985699876.rar
