水产车间47米跨门式刚架结构CAD施工图纸
- 建筑类别：工业建筑
- 厂房建筑高度类型：单层厂房
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：门式刚架,轻钢结构
- 基础形式 ：独立基础
- 结构安全等级：二级
- 抗震设防烈度：6度抗震
- 风压：0.35kN/平方米
- 参考图纸：15张
附件详情
钢结构设计总说明、基础布置及拉梁配筋图、柱脚锚栓定位布置图、钢结构屋面布置图、钢结构屋面檩条布置图、墙梁布置图、GJ共15张图纸。

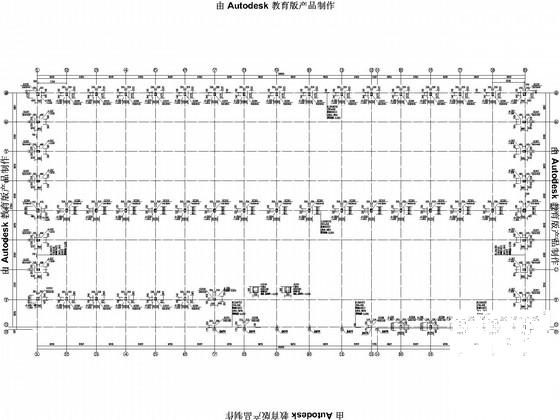

基础布置及拉梁配筋图

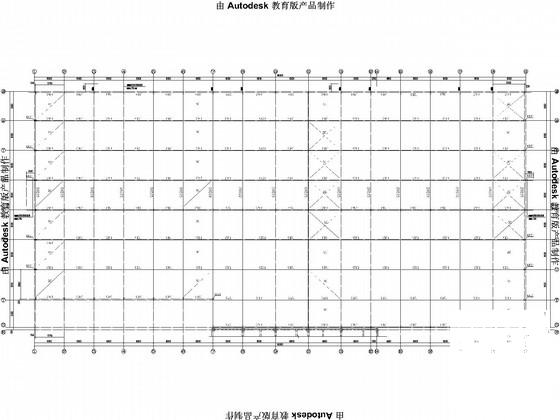

钢结构屋面布置图

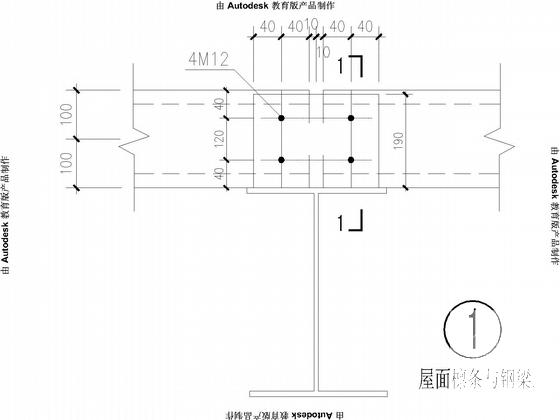

屋面檩条与钢梁连接

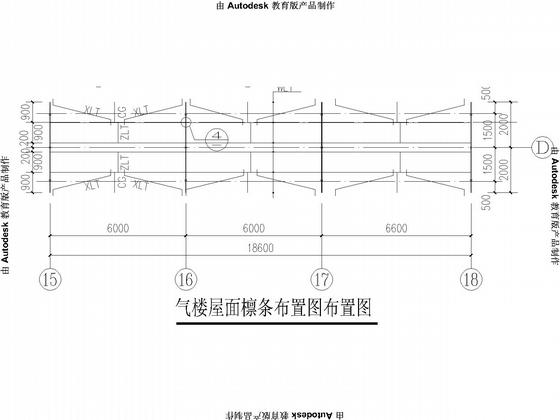

气楼屋面檩条布置图布置图
气楼大样
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-02-08
- 评论次数：0
- 浏览次数：0
- 文件大小：1.28 MB
- 收藏次数：0
-
文件名称：
附件-995878990866786859785.zip
