48米跨门式刚架结构原料库结构施工图纸
- 建筑类别：餐饮
- 建筑高度类型：单层建筑
- 厂房建筑高度类型：单层厂房
- 建筑地上层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：门式刚架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：8度抗震
- 风压：0.30kN/平方米
- 雪压：0.25kN/平方米
- 参考图纸：8张
- 设计年代：近代
附件详情
该项目是食品原料库项目，门式刚架结构，柱距：8.0米；跨度：48.0米；檐口高：8.0米、屋面坡度：10%，主体结构设计正常使用年限：50年。檩条、彩钢板使用年限根据产品质量为5~15年不等。8度设防。
该资料包含：钢
结构设计说明
，基础平面布置图，预埋螺栓平面布置图，柱网及柱间支撑平面布置图，屋面结构系统平面布置图，屋面檩条
平面布置图
，钢架图等共计8张图。

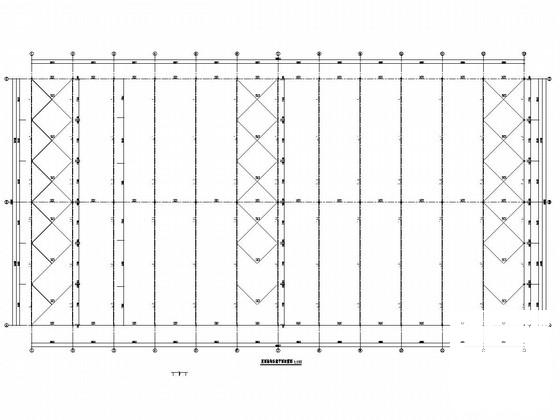

屋面结构系统平面布置图

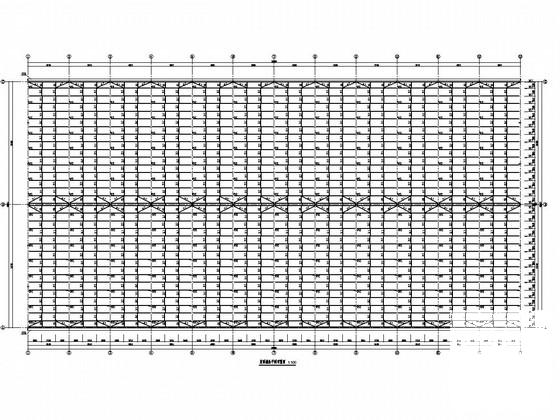

屋面檩条平面布置图

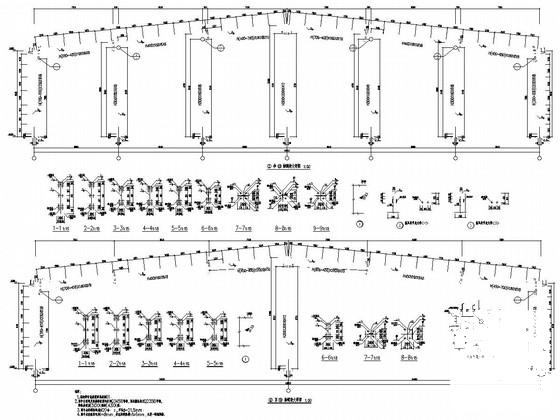

钢架图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-12-04
- 评论次数：0
- 浏览次数：0
- 文件大小：1.28 MB
- 收藏次数：0
-
文件名称：
附件-995888956856896897969.rar
