门式轻型钢结构单层厂房结构CAD施工图纸
- 建筑类别：工业建筑
- 厂房建筑高度：单层厂房
- 地上层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑结构形式：钢结构
- 钢结构：门式刚架
- 基础形式 ：条形基础,独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 结构最大跨度：21m
- 抗震设防烈度：8度抗震
- 风压：0.55kN/平方米
- 雪压：0.55kN/平方米
- 参考图纸：13张
- 设计年代：近代
附件详情
该项目为碳化硅专用微粉机修车间，及备件间，起重量3吨,单层门式刚架.建筑南北宽42.8米,东西长145.2米,建筑总高11.82米,建筑面积8842.56平方米。该项目地基采用天然地基，基础至于未经扰动的卵石层上，承载力特征值350KPa。墙下柱下独基采用C25混凝土，条形基础采用C20混凝土。
全套图纸13张，包括柱脚平面图、基础详图、地脚螺栓平面布置图、无门檩条/拉条布置图、屋面支撑
平面布置图

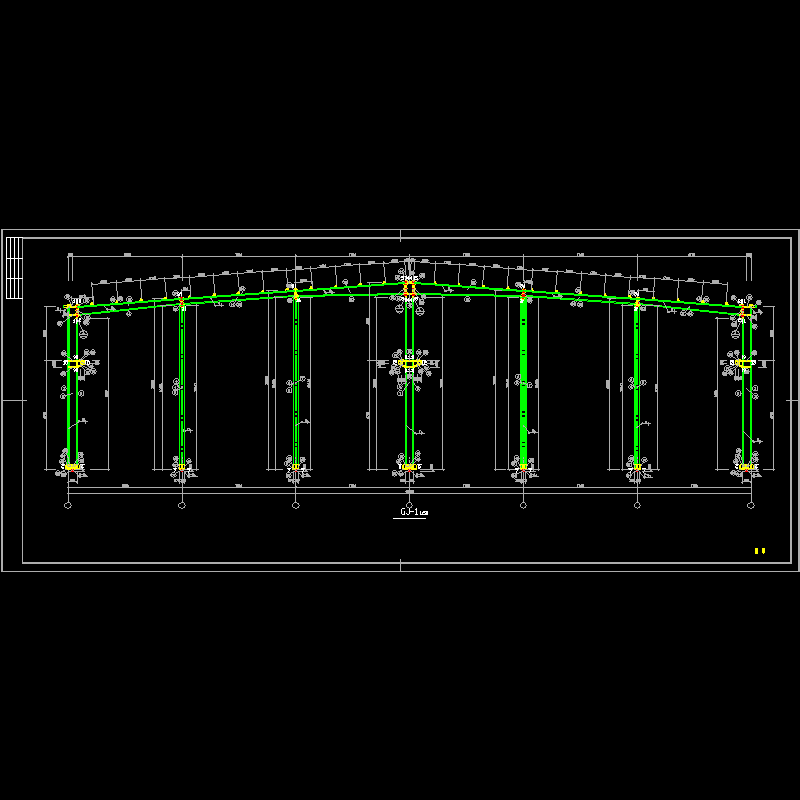

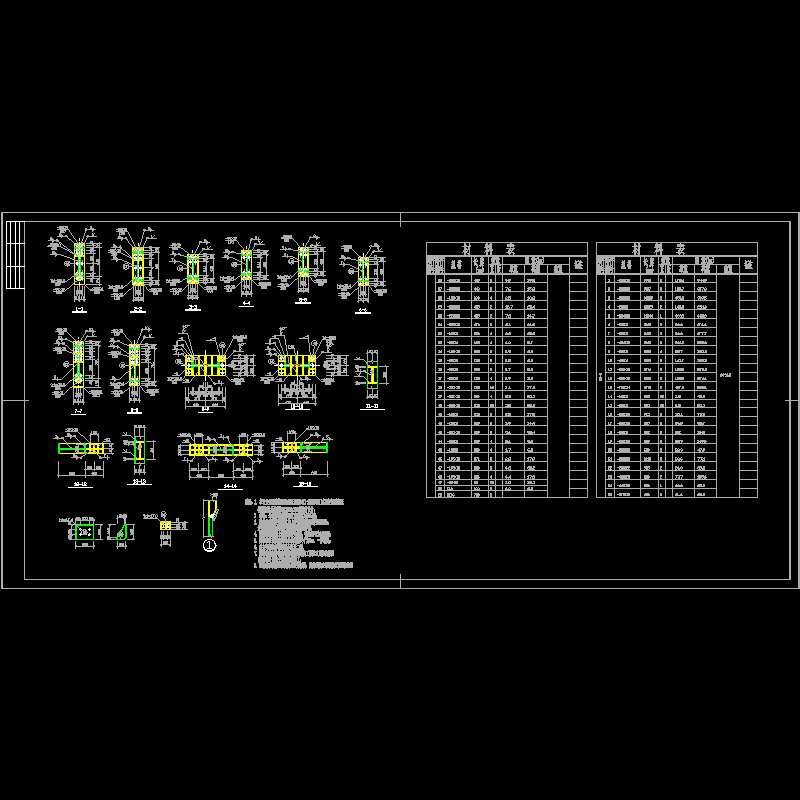

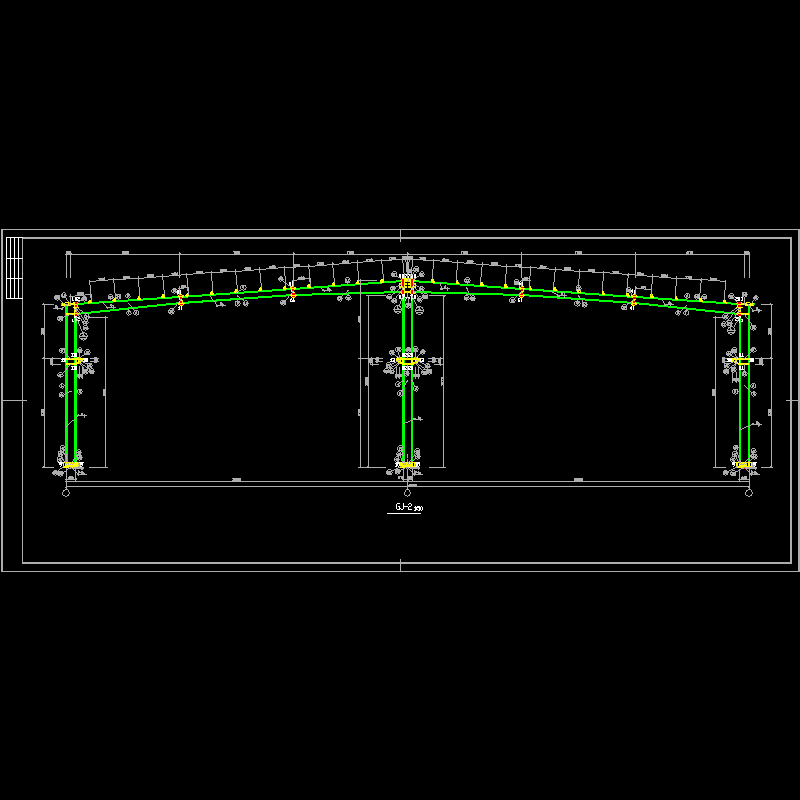

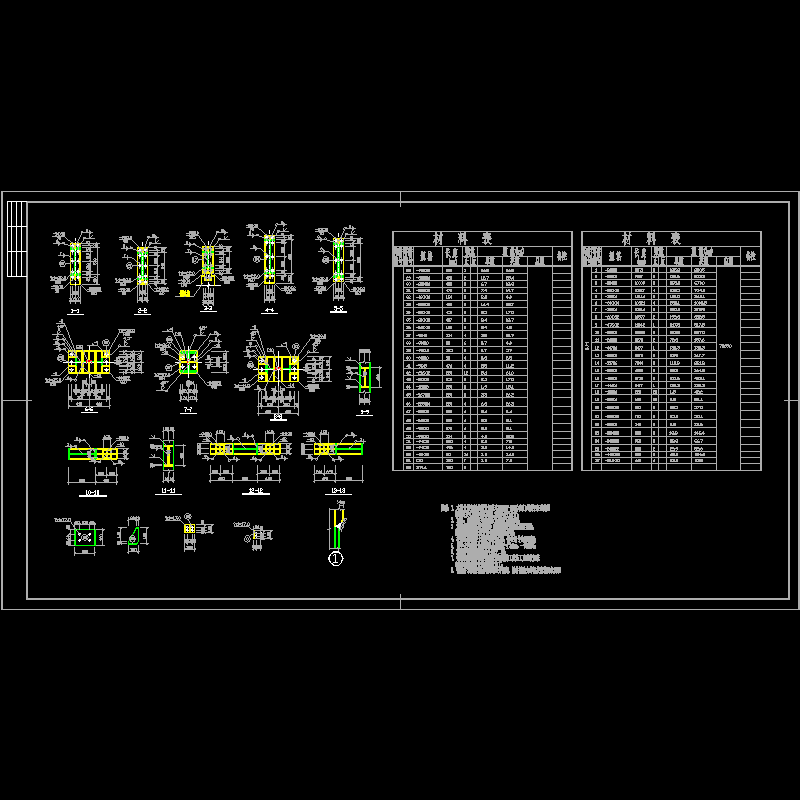

、GJ-1、轴线墙架布置图、节点大样等。
以下是附件的其中一部分截图，共12张，您也可以 搜索 更多您想要的资源
-
kc-1.dwg -
kc-10.dwg -
kc-11.dwg -
kc-12.dwg -
kc-13.dwg -
kc-2.dwg -
kc-3.dwg
-
kc-4.dwg
-
kc-5.dwg
-
kc-6.dwg
-
kc-7.dwg
-
kc-8.dwg
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-12-28
- 评论次数：0
- 浏览次数：0
- 文件大小：5.34 MB
- 收藏次数：0
-
文件名称：
附件-995878565708795578879.rar
