单层门式刚架轻型刚结构厂房CAD施工图纸(22X90)(平面布置图)
- 建筑类别：工业建筑
- 建筑高度类型：单层建筑
- 厂房建筑高度类型：单层厂房
- 建筑地上层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：门式刚架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：7度抗震
- 风压：0.35kN/平方米
- 雪压：0.35kN/平方米
- 参考图纸：27张
- 设计年代：近代
附件详情
该项目为某钢结构厂房，工程主体为单跨单层门式刚架轻型钢结构，跨度为22米，长度为90米，柱距6米，檐口高8.5米。基础为独立基础，7度设防。
该资料包含：
结构设计说明

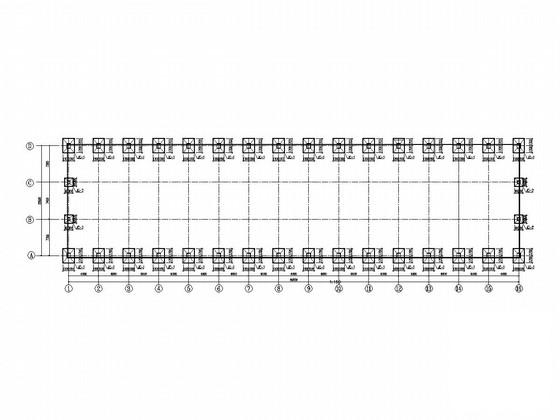

、基础平面布置图、预埋件平面布置图、结构平面布置图、屋面檩条布置图、建筑
平面布置图
等共27张图纸。
出图时间：近代.06。

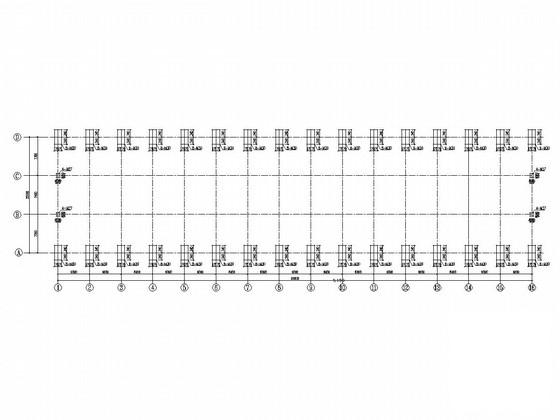

预埋件平面布置图
结构平面布置图
GJ-1
大样详图
屋面檩条布置图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-11-04
- 评论次数：0
- 浏览次数：0
- 文件大小：2.07 MB
- 收藏次数：0
-
文件名称：
附件-995878057850760576990.rar
