双连跨24m单层钢结构厂房结构设计图纸（混凝土基础,独立基础）(平面布置图)
- 建筑类别：工业建筑
- 厂房建筑高度类型：单层厂房
- 建筑地上层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：25年
- 建筑设计结构形式：钢结构
- 钢结构：门式刚架,轻钢结构
- 基础形式 ：混凝土基础,独立基础
- 结构安全等级：二级
- 结构最大跨度：24m
- 抗震设防烈度：6度抗震
- 风压：0.30kN/平方米
- 雪压：0.25kN/平方米
- 参考图纸：19张
- 设计年代：近代
附件详情
该项目为单层门式刚架钢结构厂房：跨度24m双连跨；柱距6m；柱高9m；柱脚钢接
该资料包含：结构设计总说明，基础平面布置图，基础预埋锚栓
平面布置图
，屋面檩条布置图，屋面支撑布置图，基础详图，GJ-1(GJ-2)，行车梁详图及包边详图以及建筑图纸
共19张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

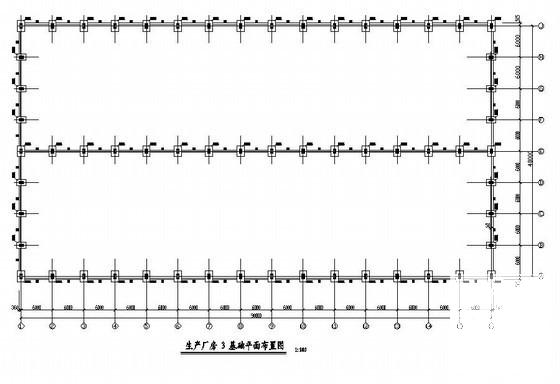

第 1 张图 -

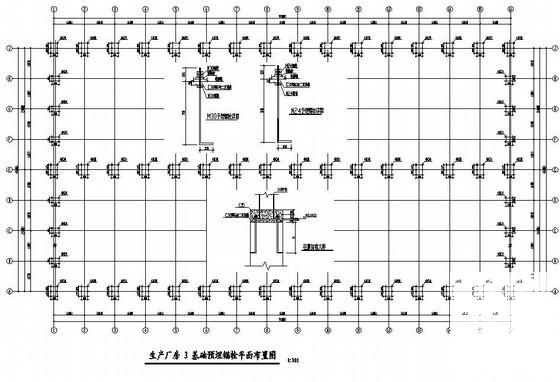

第 2 张图 -

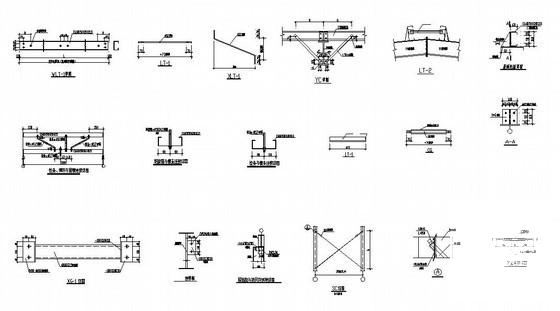

第 3 张图 -

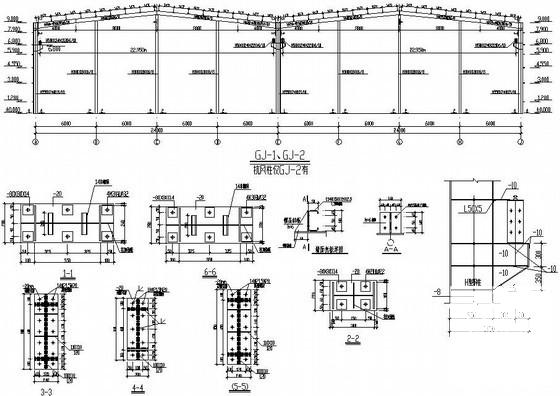

第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-01-08
- 评论次数：0
- 浏览次数：0
- 文件大小：0.73 MB
- 收藏次数：0
-
文件名称：
附件-995878860796085587879.rar
