跨度19米单层门式刚架厂房结构设计图纸（独立基础）(平面布置图)
- 建筑类别：工业建筑
- 厂房建筑高度类型：单层厂房
- 建筑地上层数：1层
- 图纸设计深度：施工图
- 建筑设计结构形式：钢结构
- 钢结构：门式刚架
- 基础形式 ：独立基础
- 结构最大跨度：19m
- 参考图纸：7张
- 设计年代：近代
附件详情
该资料包含：基础平面布置图，锚栓布置图，屋面钢构平面布置图，屋面檩条
平面布置图
，柱间支撑布置图，山墙墙梁、拉条布置图，GJ-1
共7张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

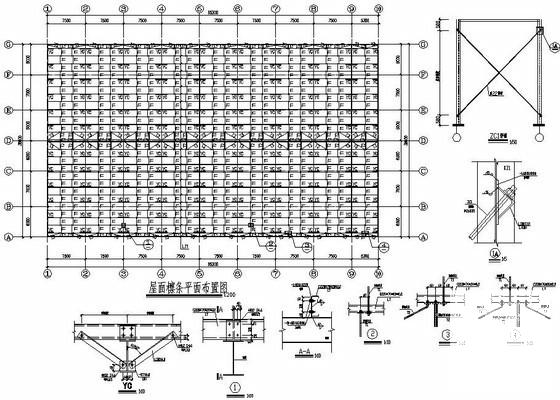

第 1 张图 -

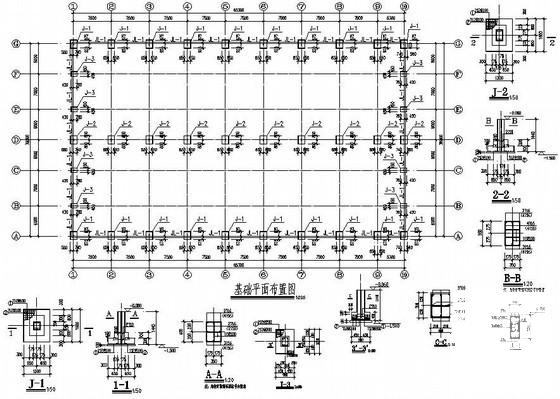

第 2 张图 -

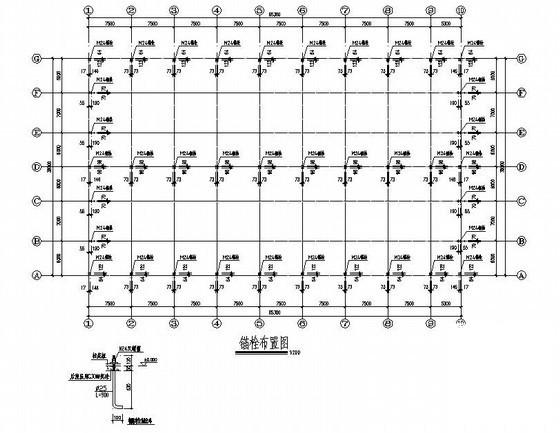

第 3 张图 -

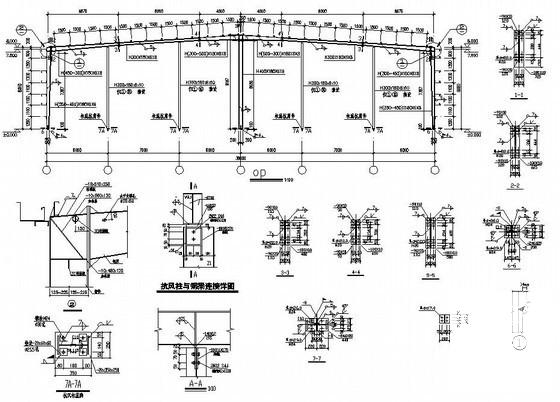

第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-01-09
- 评论次数：0
- 浏览次数：0
- 文件大小：0.46 MB
- 收藏次数：0
-
文件名称：
附件-995878875688877787897.rar
