跨度28.5m单层门式钢架冶炼钢厂房结构设计图纸（桩基础）
- 建筑类别：工业建筑
- 厂房建筑高度类型：单层厂房
- 建筑地上层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：门式刚架
- 基础形式 ：桩基础
- 结构安全等级：二级
- 结构最大跨度：28.5m
- 抗震设防烈度：6度抗震
- 风压：0.55kN/平方米
- 参考图纸：15张
- 设计年代：近代
附件详情
钢
结构设计说明
、平面图、基础平面图、刚架立面图、吊车梁布置图、结构布置图、檩条布置图、柱间支撑布置图、柱间支撑大样图、中跨吊车梁详图、中跨吊车梁详图、制动结构详图等共19张图纸。

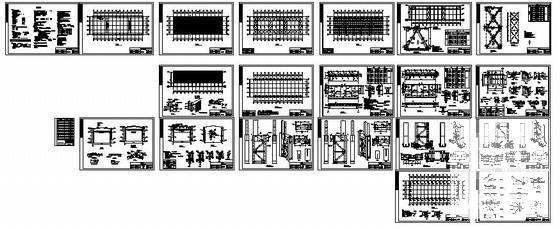

以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

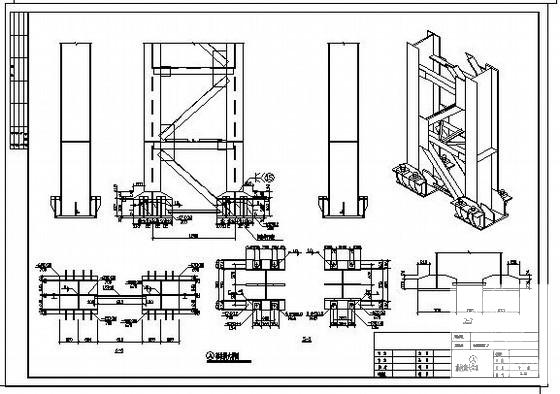

第 1 张图 -

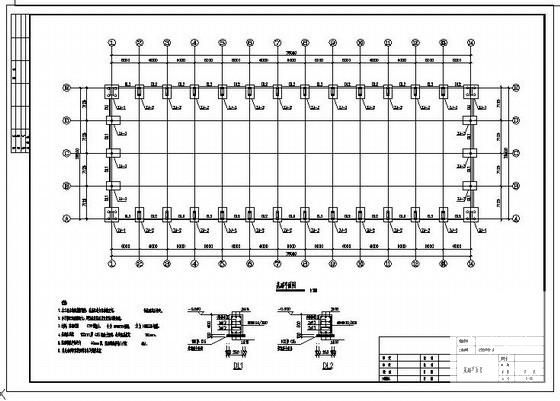

第 2 张图 -

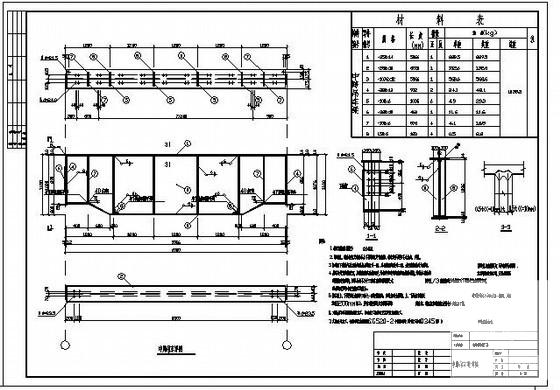

第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-03
- 评论次数：0
- 浏览次数：0
- 文件大小：1.85 MB
- 收藏次数：0
-
文件名称：
附件-995878858566099908878.zip
