门式刚架独立基础钢结构汽车4S店结构CAD施工图纸(平面布置图)
- 建筑类别：商业
- 厂房建筑高度类型：单层厂房
- 建筑地上层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：门式刚架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：6度抗震
- 风压：0.45kN/平方米
- 雪压：0.55kN/平方米
- 参考图纸：13张
- 设计年代：近代
附件详情
该资料包含：钢结构设计总说明，基础平面布置图，基础短柱平面布置图，锚栓平面布置图，屋面结构平面布置图，墙梁布置图，夹层结构
平面布置图
，钢楼承板布置图，组合楼板配筋剖面图，楼梯二详图，刚架详图等
共13张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

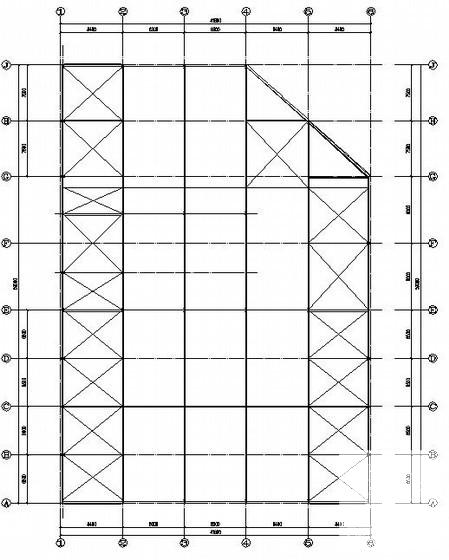

第 1 张图 -

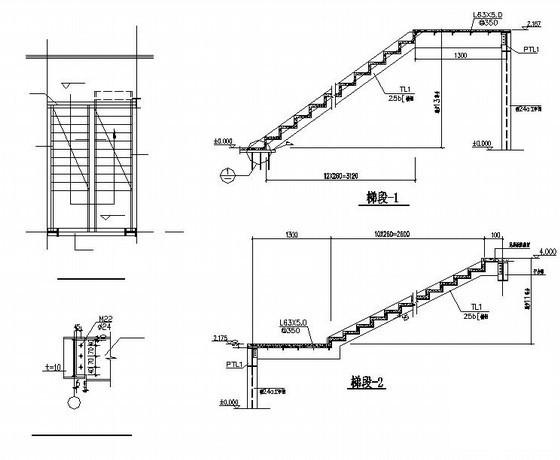

第 2 张图 -

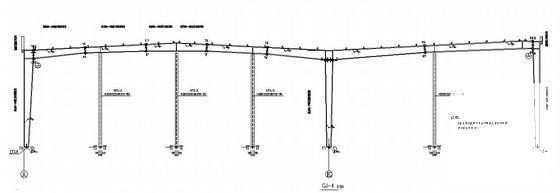

第 3 张图 -

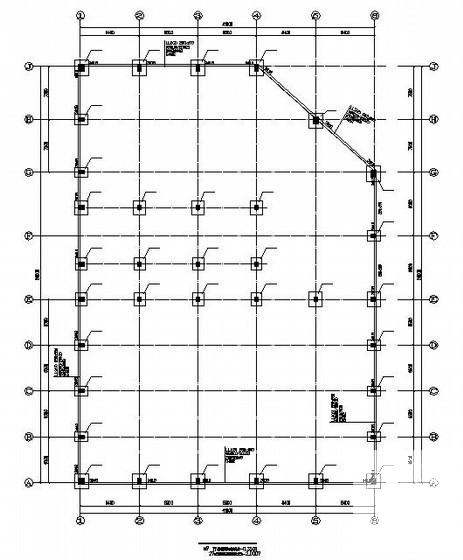

第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-01-20
- 评论次数：0
- 浏览次数：0
- 文件大小：0.89 MB
- 收藏次数：0
-
文件名称：
附件-995878560585865580795.rar
