雪佛兰4S店钢框架结构CAD施工图纸（局部两层）(柱下独立基础)

附件详情

该项目是山西雪佛兰4S店项目，为钢框架结构，采用二级抗震，局部两层。抗震设防烈度为7度，设计基本地震加速度为0.15g，基础形式采用钢筋砼柱下独立基础。

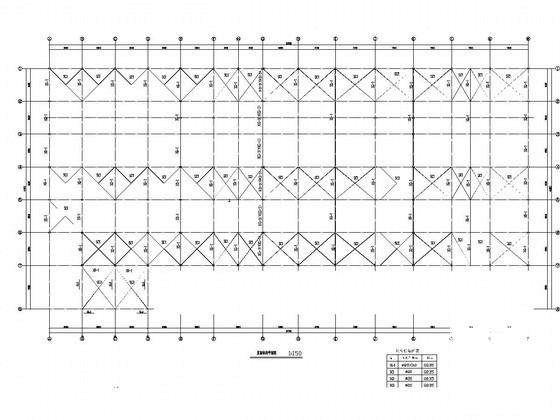

该资料包含：结构设计总说明，基础平面图，基础详图，螺栓定位图，柱平面定位图，屋面结构平面图，屋面檩条结构平面图，钢架图，柱脚，抗风柱节点，墙面檩条布置图，夹层钢梁和钢柱布置图，夹层结构板布置图，夹层节点布置图，梁和柱节点连接详图，共计16张图。
分享投稿时间：近几年9月。
