局部2层钢框架4S店结构CAD施工图纸（8度抗震）
- 建筑类别：商业
- 建筑高度类型：多层建筑
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：排架,门式刚架,轻钢结构
- 基础形式 ：独立基础
- 结构安全等级：二级
- 抗震设防烈度：8度抗震
- 风压：0.65kN/平方米
- 雪压：0.70kN/平方米
- 参考图纸：17张
附件详情
钢
结构设计说明

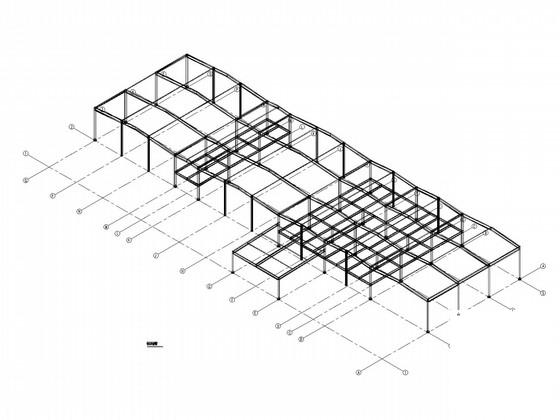

、钢结构轴测图、基础锚栓布置图、梁平面布置图、结构立面布置图、节点详图、基础锚栓布置图、屋面檩条
平面布置图
、 屋面檩条加工图、 墙面檩条布置图共17张图纸。

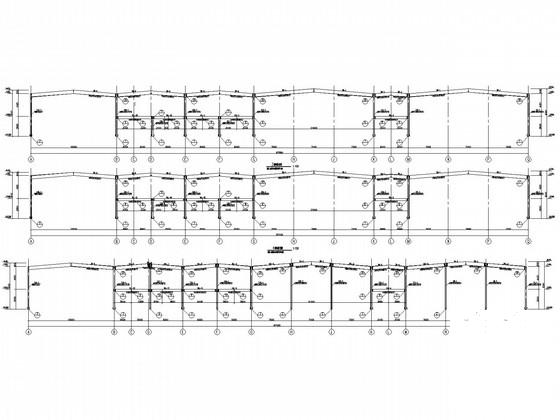

结构立面图

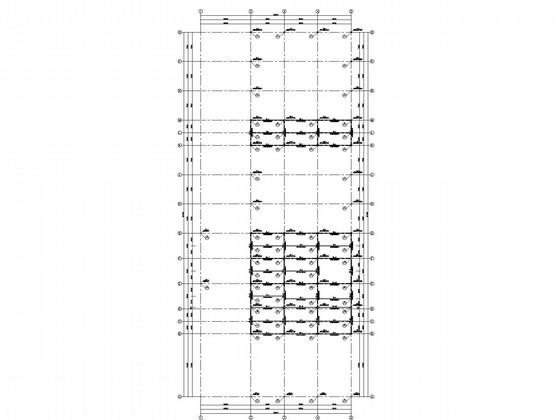

梁平面布置图

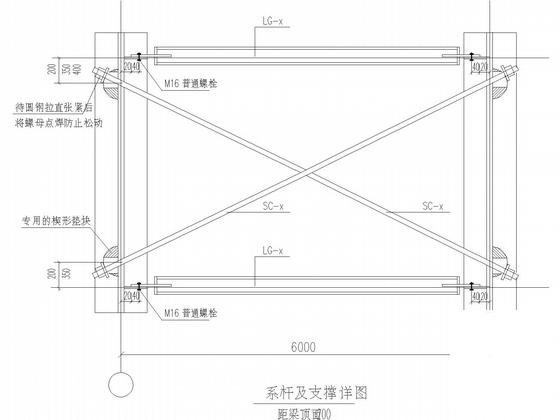

系杆及支撑详图

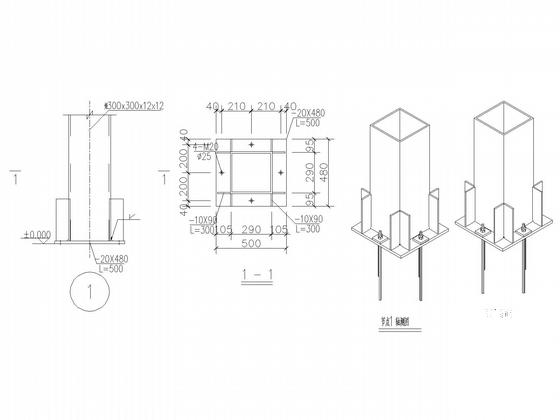

节点详图
墙檩布置图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-01-23
- 评论次数：0
- 浏览次数：0
- 文件大小：3.64 MB
- 收藏次数：0
-
文件名称：
附件-995878976989807776978.rar
