独立基础单层钢框架结构4S店结构设计CAD施工图纸
- 建筑类别：商业
- 建筑高度类型：多层建筑
- 图纸设计深度：施工图
- 民用建筑设计使用年限：25年
- 建筑设计结构形式：钢结构
- 钢结构：排架,轻钢结构
- 基础形式 ：独立基础
- 抗震设防烈度：7度抗震
- 风压：0.30kN/平方米
- 雪压：0.60kN/平方米
- 参考图纸：23张
附件详情
钢结构设计总说明、基础布置图、基础详图、柱脚锚栓布置图、柱脚底板布置图、结构平面布置图、屋顶结构
平面布置图
、板配筋图、屋面檩条布置图、檩条布置图、结构立面图、支撑详图共23张图纸。

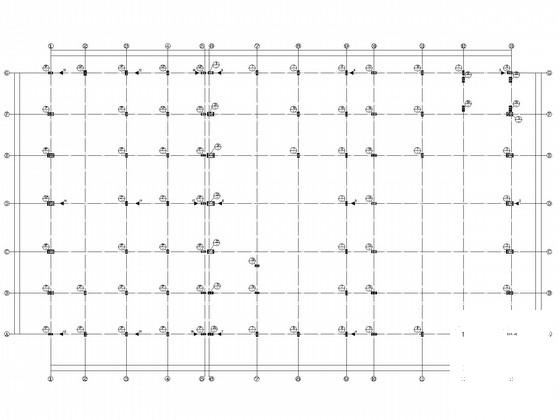

结构平面布置图

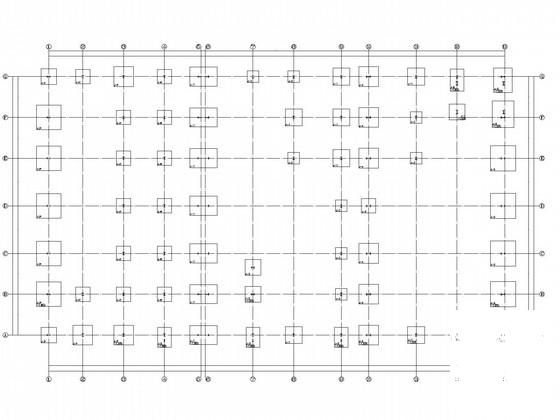

基础布置图

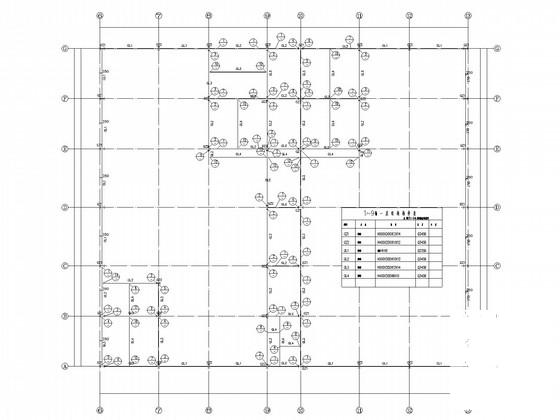

屋面檩条布置图

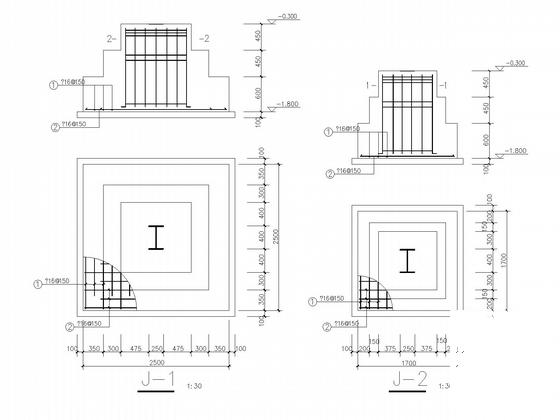

基础详图
板配筋图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-11-13
- 评论次数：0
- 浏览次数：0
- 文件大小：2.14 MB
- 收藏次数：0
-
文件名称：
附件-995878985556898558758.zip
