2层框架结构售楼处CAD施工图纸(柱下独立基础)
- 建筑类别：办公
- 建筑高度类型：多层建筑
- 建筑地上层数：2层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 钢筋混凝土结构：框架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 抗震设防烈度：6度抗震
- 风压：0.45kN/平方米
- 雪压：0.30kN/平方米
- 参考图纸：14张
- 设计年代：近代
附件详情
附件详情：该项目为房地产售楼处项目，两层框架结构，地基基础为柱下独立基础，抗震设防烈度为6度，场地类别为Ⅱ类。
该资料包含：结构设计总说明，基础平面图，基础详图，梁配筋图，框架柱详图，板配筋图等共计14张图。

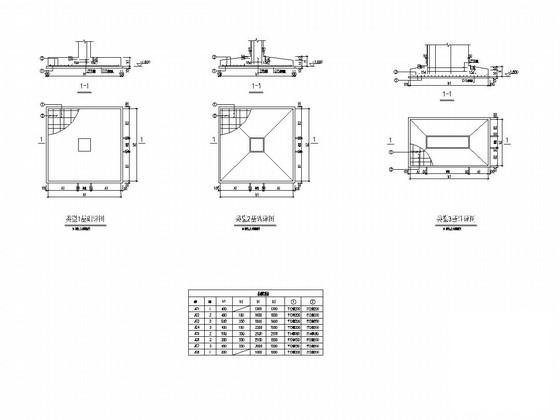

基础详图

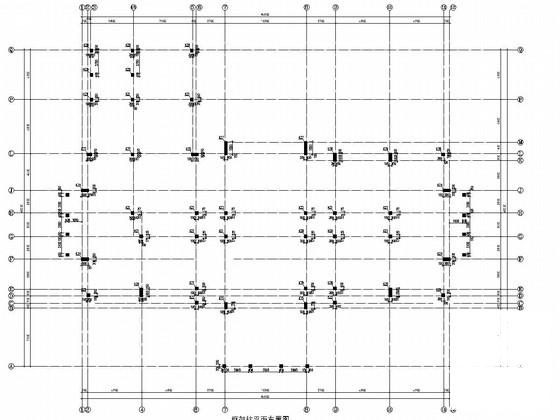

框架柱 平面布置图

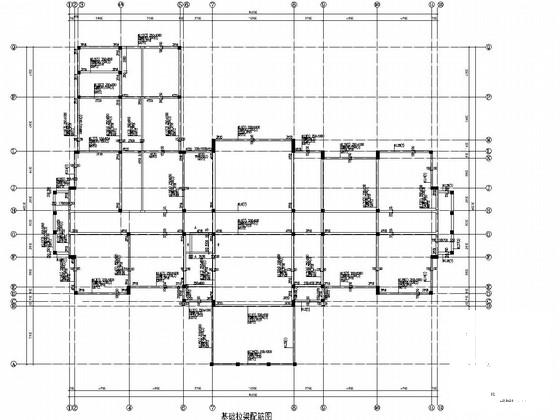

拉梁配筋图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

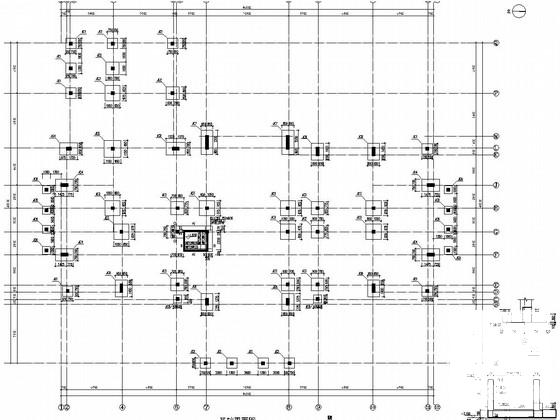

第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-11-18
- 评论次数：0
- 浏览次数：0
- 文件大小：3.37 MB
- 收藏次数：0
-
文件名称：
附件-995876607979880685557.rar
