框架结构厂房结构CAD施工图纸（柱下独立基础）(平面布置图)
- 建筑类别：工业建筑
- 厂房建筑高度类型：多层厂房
- 建筑地上层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：6度抗震
- 风压：0.35kN/平方米
- 参考图纸：8张
- 设计年代：近代
附件详情
火法冶炼车间
该资料包含：
结构设计说明
，柱子基础、基础梁、设备基础平面布置图，屋面及系梁布置图，柱子
平面布置图
，7.350吊车梁、系梁布置图，屋面结构图，天窗屋面结构图，循环水池模板配筋图，SJ-1大样图，钢平台结构图等
共8张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

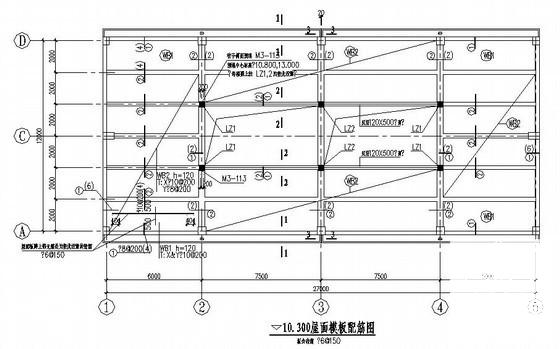

第 1 张图 -

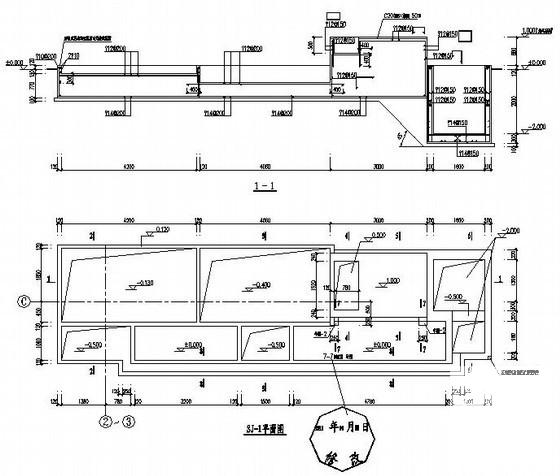

第 2 张图 -

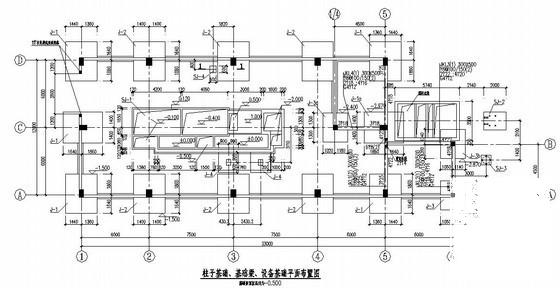

第 3 张图 -

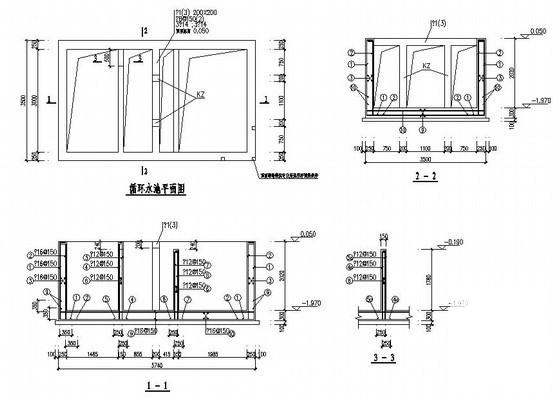

第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-09-19
- 评论次数：0
- 浏览次数：0
- 文件大小：0.46 MB
- 收藏次数：0
-
文件名称：
附件-995876850700960850587.rar
