俄罗斯两层砖混结构别墅CAD施工图纸（PKPM模型）(柱下独立基础)
- 建筑类别：别墅
- 建筑高度类型：多层建筑
- 建筑地上层数：2层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：砌体结构
- 基础形式 ：条形基础, 独立基础, 筏形基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：6度抗震
- 风压：0.35kN/平方米
- 雪压：0.65kN/平方米
- 参考图纸：10张
- 设计年代：近代
附件详情
该项目位于俄罗斯，地上两层，底框砖混结构，建筑檐口高度6.450m，基础形式采用混凝土条形基础及柱下独立基础，地下室部分为筏板基础，地震基本烈度：6度。

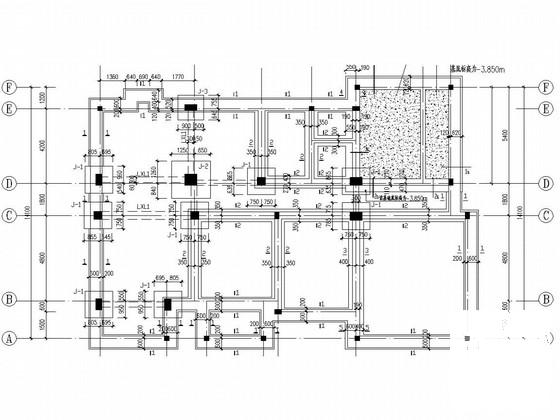

包括：结构设计总说明（一）（二），基础平面配筋图（一）（二），一、二层及地下室柱定位平面图，一、二层及地下室顶梁和圈梁配筋图，一、二层及地下室楼板配筋图，楼梯配筋图，节点详图（一）（二）共计10张图及pkpm模型。
3月。

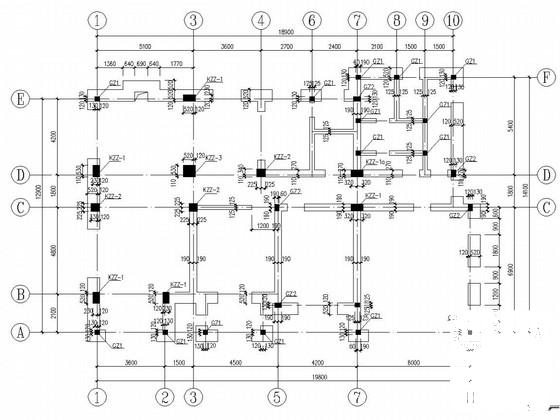

一层柱定位平面图

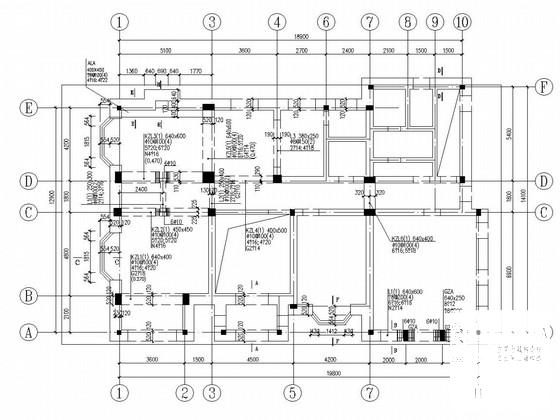

一层顶梁平面整体配筋图

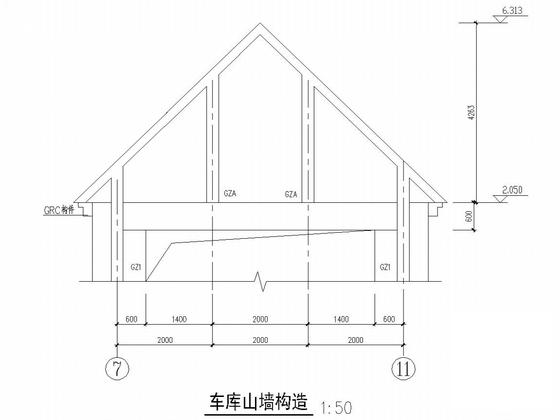

车库山墙构造

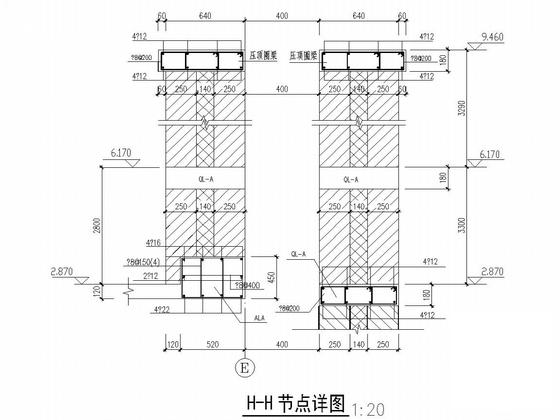

节点详图
第1层楼板配图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-09
- 评论次数：0
- 浏览次数：0
- 文件大小：4.17 MB
- 收藏次数：0
-
文件名称：
附件-995879588858976709757.rar
