5层酒店空调通风施工图纸

搜索更多资源
  • 设计详细说明：有
  • 建筑类别：酒店
  • 建筑高度类型：多层建筑
  • 建筑设计面积：6570 平方米
  • 建筑地上层数：5层
  • 建筑地下层数：1层
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 设计内容：空调,通风
  • 送风方式：侧面送风,散流器送风
  • 项目所在地：福建
项目概要：
该项目位于厦门市，总建筑面积为 6570 平方米，建筑总高度30.4米；地下一层，地上五 层。

设计范围：
1、制冷机房设计；
2、消防电梯前室、防烟楼梯间的正压送风设计；
3、建筑物室内中央空调设计；


部分图纸展示：

以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源

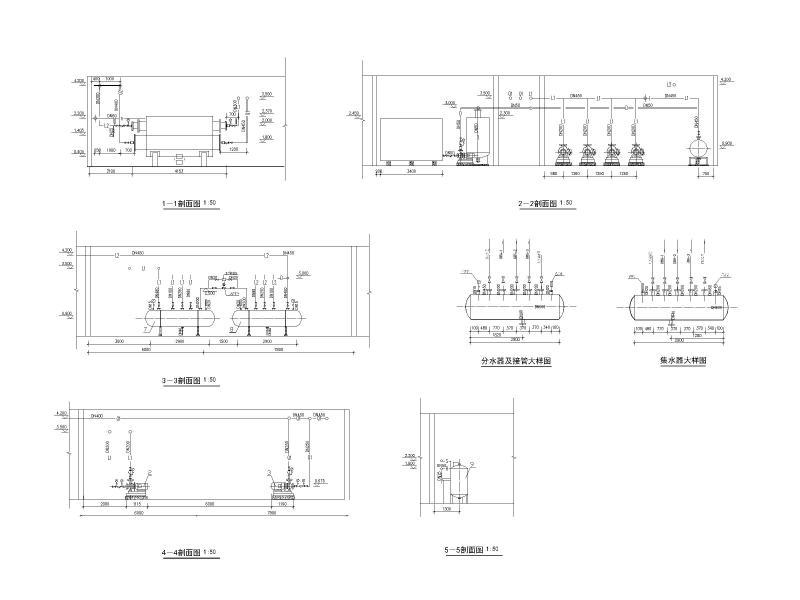

  • 通风空调施工图 - 1
    通风空调施工图 - 1

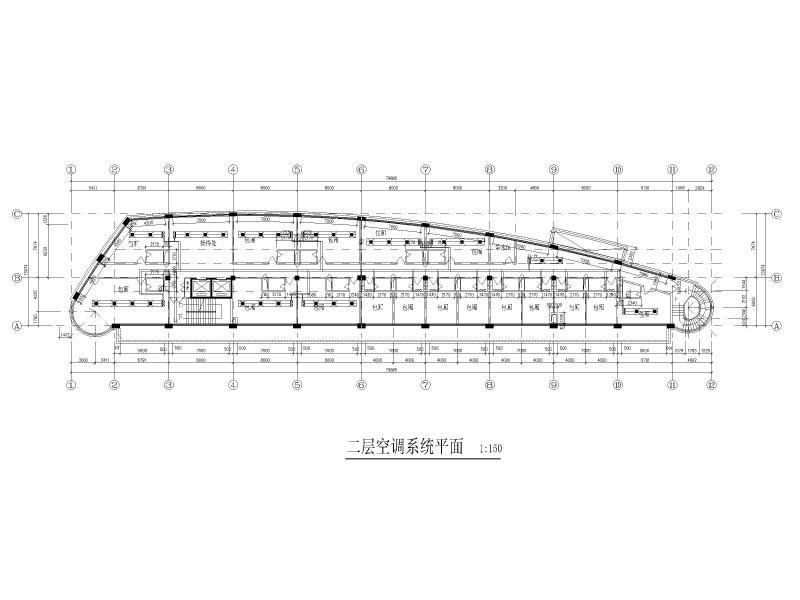

  • 通风空调施工图 - 2
    通风空调施工图 - 2

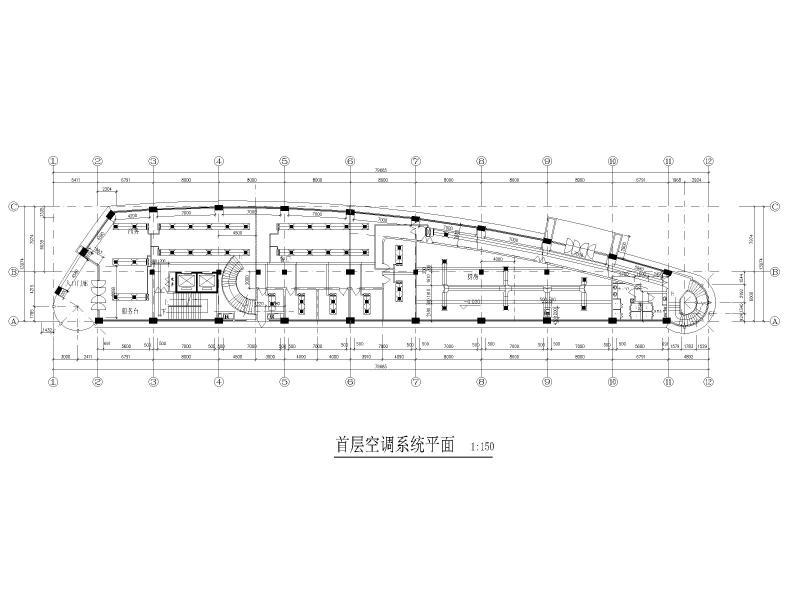

  • 通风空调施工图 - 3
    通风空调施工图 - 3

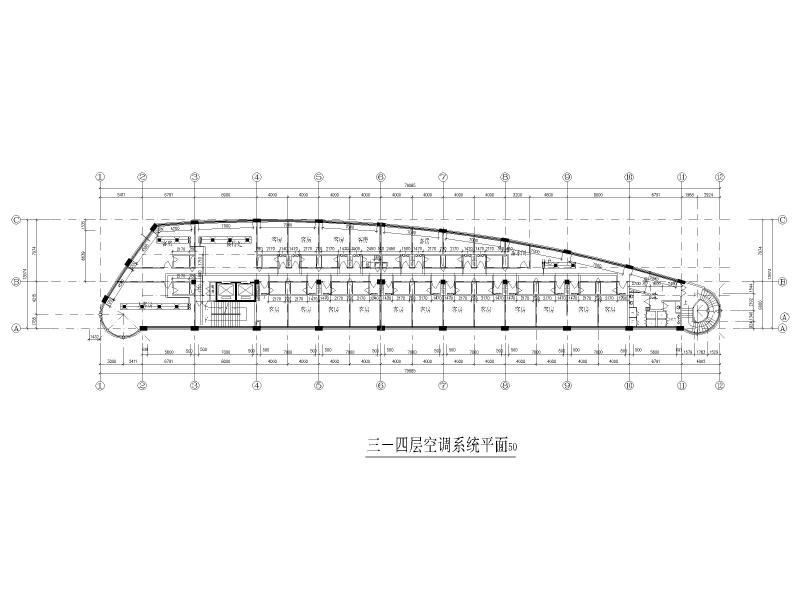

  • 通风空调施工图 - 4
    通风空调施工图 - 4
  • 通风空调施工图 - 5
    通风空调施工图 - 5
  • 通风空调施工图 - 6
    通风空调施工图 - 6
以上是部分截图，请下载附件后查看完整高清内容
