6层酒店空调通风设计CAD图纸
- 附件设计说明：有
- 建筑类别：办公,宾馆,酒店
- 建筑高度类型：多层建筑
- 建筑地上层数：6层
- 参考图纸：22张
- 设计年代：近代
- 设计内容：空调,通风,防排烟
- 冷热源：溴化锂吸收式机组
- 空调系统：全空气系统,空气-水系统
- 水系统：双管制,同程式,异程式,闭式
- 项目所在地：江苏
附件详情
稿件为江苏某酒店空调通风设计图纸；酒店地上六层，其中一二层为餐厅等配套用房,三~六层为客房。 空调冷热源由溴化锂冷冻机房提供，空调水系统设二管制闭式机械循环,竖管为异程式.各层水平管路均为同程式布置.卫生间等设置机械通风系统……
，图纸共22张。

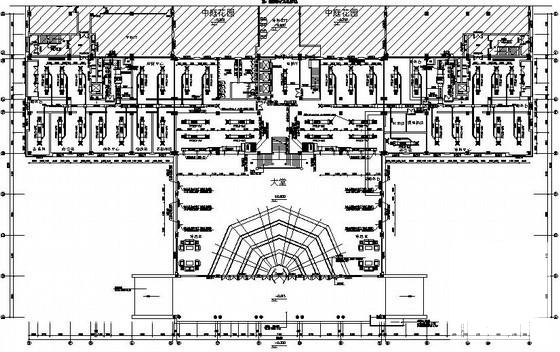

大堂空调平面
底层A区空调平面图
四层空调水管平面图

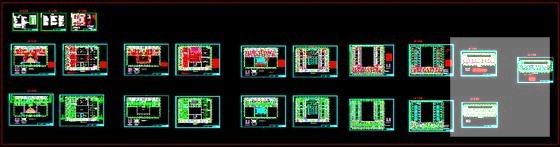

以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-01-04
- 评论次数：0
- 浏览次数：0
- 文件大小：5.26 MB
- 收藏次数：0
-
文件名称：
附件-995857968875650988686.rar
