15层星级酒店暖通空调设计CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:酒店
  • 建筑高度类型:高层建筑
  • 建筑地上层数:15层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:21张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,机房
  • 冷热源:空气调节器
  • 空调系统:制冷剂系统
  • 送风方式:侧面送风,散流器送风
  • 节点大样:管道支吊架
  • 项目所在地:山东

附件详情

  • 暖通空调设计说明
  • 暖通空调设计图例
  • 主要空调设备表
  • 地下二层通风排烟平面图

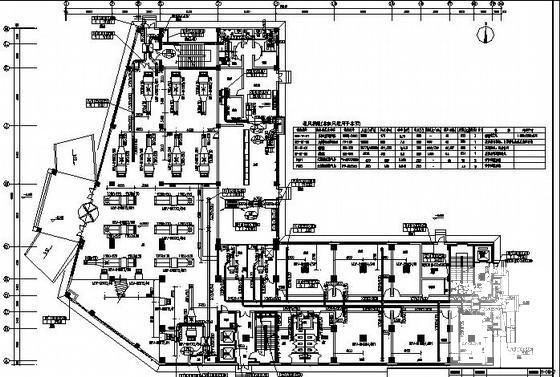

  • 地下一层空调通风排烟平面图

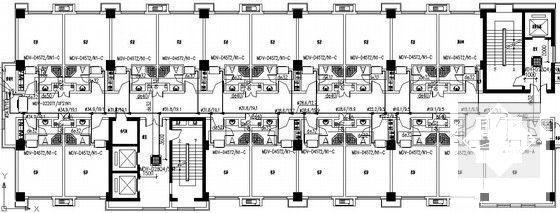

  • 一层空调通风平面图
  • 空调安装大样图
  • 一层空调管路平面图
  • 防排烟流程图

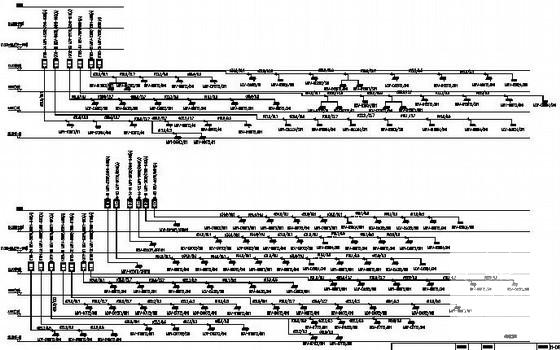

  • 空调系统流程图

附件详情

本项目位于山东省济南市,高层酒店建筑,地下2层,地上15层。设计内容包括多联机空调、通风、防排烟系统的设计。设计指标:该项目夏季空调设计总冷负荷1590kW,冬季空调总热负荷为1272kW。冷负荷指标为 100W/m!,热负荷指标为80W/m!。
空调形式:采用直流变频多联式中央空调系统。通风、防排烟系统设计,空调空间除客房部分、部分卫生间等不进行热回收外,其余均由热回收式新风换气机进行送、排风并进行热回收。采用机械排烟系统。

,图纸共21张。

空调系统流程图

安装大样图

冷媒配管平面图

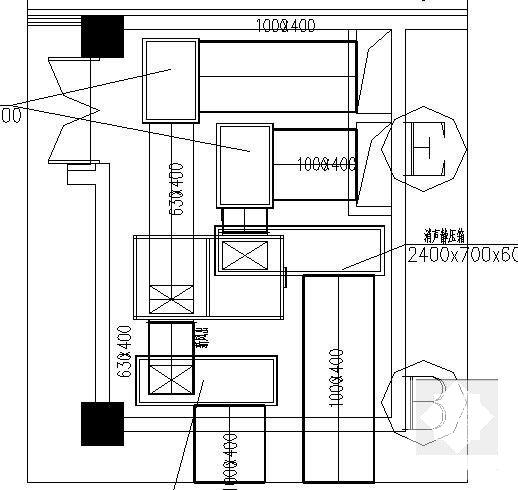

机房大样图

屋面空调机布置图

酒店空调设计图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
