18层万达广场五星级酒店暖通设计CAD施工图纸.dwg

  • 设计说明:有
  • 建筑类别:办公,商业,酒店
  • 建筑高度:高层建筑
  • 建筑面积:37269.61平方米
  • 地上层数:十八层
  • 地下层数:二层
  • 图纸设计深度:施工图
  • 设计内容:空调,通风,采暖,防排烟,冷热源,机房
  • 冷热源:电动压缩式冷水机组,锅炉
  • 空调系统:全空气系统,空气-水系统
  • 采暖系统:热水辐射
  • 项目地址:安徽
建设地点:芜湖市
酒店地上建筑面积31007.54平方米,地下建筑面积6262.07平方米,酒店客房钥匙间为282间。共18层主楼和4层裙房。
设计范围:
1、空调系统;
2、通风系统;
3、防排烟系统;
4、地板辐射采暖;
5、锅炉房、制冷机房的冷热源系统。
一、空调冷热源
该项目的空调计算冷负荷为3623kW,设计总冷负荷指标为100W/平方米热负荷为2240kW,设计热负荷指标为62W/平方米。
该项目的冷源为设置在地下二层制冷机房内的三台螺杆式冷水机组,单台制冷量为1196.8KW(340.4冷吨);冷却塔设在裙楼的屋面。该项目的热源为设置在地下一层锅炉房内的2台蒸汽锅炉及2台热水锅炉;蒸汽锅炉的设计总容量为3t/h,其中空调加湿用汽1t/h,其余为洗衣房用气及备用蒸汽;热水锅炉的设计总容量为4.2MW,冬季空调、地暖用热2.4MW,其余为卫生热水和泳池加热用热。
该项目在地下二层制冷机房内分别设置2台空调及2台采暖水水换热器,与来自锅炉的热水进行热交换,为冬季空调及地暖提供热源。
二、空调方式
根据建筑类别、平面分布及业主的使用要求,F1~F3裙楼的宴会厅、大堂、泳池、宴会前厅、大堂吧、全日餐、行政酒廊等大空间区域设置一次回风全空气集中空调系统。裙房层的会议室、办公室、贵宾厅、包间、走道、卫生间、健身室、美发室以及地下层的更衣室、员工餐厅、办公、布草间等房间采用新风 风机盘管的空调通风方式;各层空调通风设备根据需要设置于空调机房和风机房内,且建筑布局和层高的不同设置不同形式的空调送风口。
塔楼客房层(F5~F18)采用风机盘管和带热回收新风机组的空调通风方式,热回收机组设置于塔楼屋面。
裙楼F4层的泳池区设置除湿热泵空调机组,为保证该人员活动区的温湿度,该机组为自带冷热源并可有效除湿的空调机组,考虑到冬季热负荷比较大,该机组需配置附加的热/冷水盘管(夏季机组本身制冷量不足时亦可制冷)。在夏季制冷工况下,还可回收室内的热量并用于对池水的恒温加热,达到节能的目的;在冬季制热工况下,为防止易结露点产生冷凝水而破坏建筑维护结构,可通过设置的温度传感器反馈信息控制机组制热量,使其满足室内温度高于其露点温度;由于泳池区产生的潮湿含氯空气容易引起维护结构的腐蚀和危害人体健康,为满足泳池区空调舒适性要求,机组设置智能换气系统,采用上送、上(侧)回风的气流组织形式,满足全年(包括过渡季节)通风换气要求和保证室内空气品质。
地下一层平面图
一层空调通风平面图
设备转换层平面图
锅炉房热力系统原理图
加压送风系统图
空调水系统原理图
空调风系统原理图
锅炉房详图
制冷机房详图

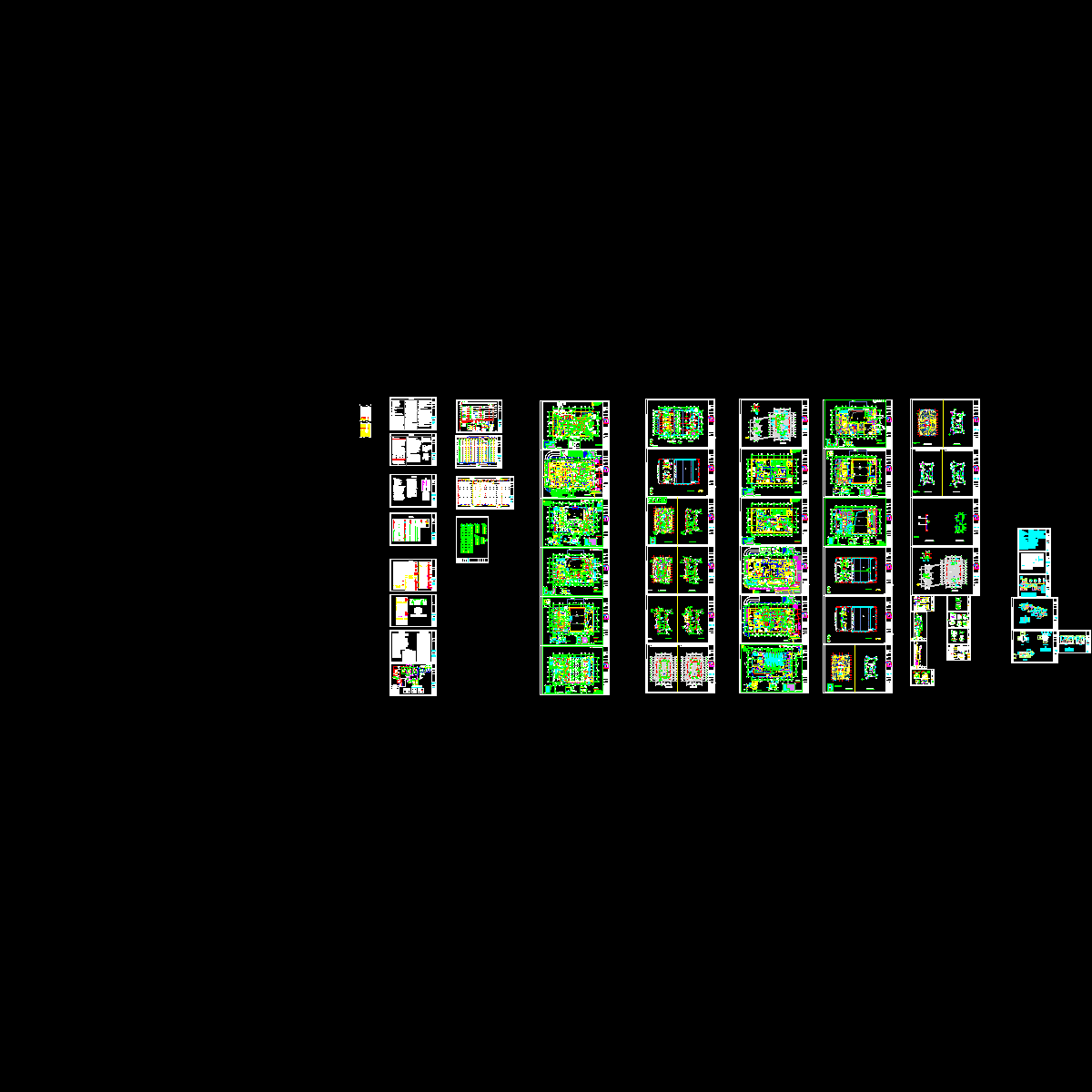

总缩略图
以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源
  • 18层万达广场五星级酒店暖通设计CAD施工图纸.dwg - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
