21层三星级大酒店暖通CAD施工图纸（人防）

空调冷热源及空调系统形式

1、 冷源: 该项目最大冷负荷为3150KW，考虑同时使用系数等因素，设计选用3台单螺杆水冷式冷水机组，其中2台制冷量为1020KW,1台制冷量为530KW，总装机容量2570kW,并配以相应的冷热水泵、冷却水泵、冷却塔、膨胀水箱及管道系统。

2、 热源: 该项目最大空调热负荷为2080KW，设计选用1台供热量为1745KW 的燃油真空热水机组；同时选用1台供热量为1396KW的 的燃油真空热水机组，为生活热水提供热源。

3、大堂、餐饮大厅、会议室等大空间空调形式以全空气系统为主；办公室、包厢、客房等采用 风机盘管加新风系统 。

地下一层平时通风平面图

地下一层战时平面

一层空调平面图

人防口部通风设计图

制冷机房管道及设备平面图

供热机房平面图

客房部分空调冷热水系统图

制冷机房系统图

供热机房管路系统图

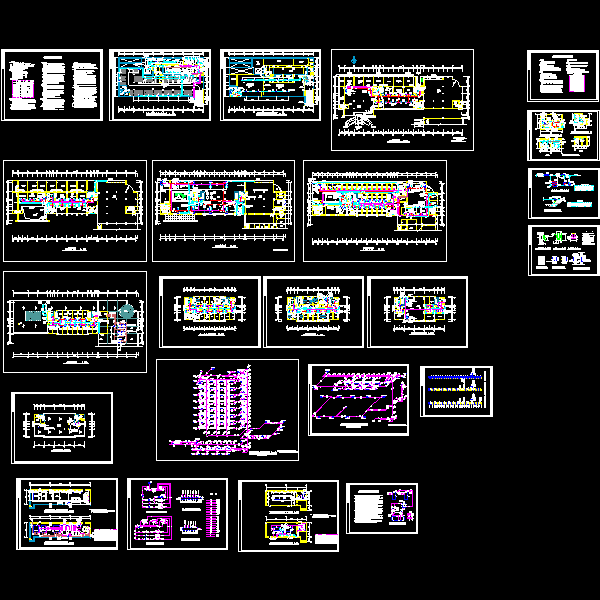

缩略图
