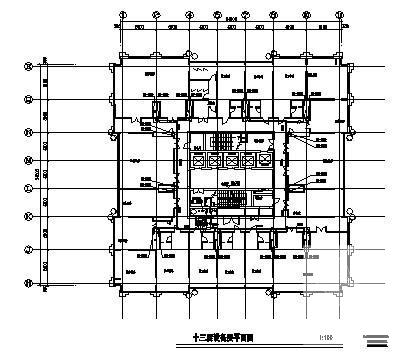

22层大酒店暖通空调施工设计CAD图纸(螺杆式冷水机组)

附件详情

空调系统冷源采用两台螺杆式冷水机组，每台制冷量1780kW,设置于地下2层的制冷机房内，提供7/12℃空调冷水。客房卫生间设计采暖系统，供暖采用双管上供下回系统。该项目设计水系统采用二管制，、水系统采用下供下回异程式，水平管亦主要采用异程形式，每层水平管安装水力平衡阀，调节水力平衡。、酒店客房、办公室空调系统采用风机盘管加新风空调系统，大厅、餐厅、宴会厅空调系统采用一次回风全空气空调系统。设计采用热回收式变风量机组，可采用全新风运行和可调新风比运行。、酒店客房送新风采用热回收式新风机组，卫生间排风与新风热交换后送入客房，以利于节能。、该项目在卫生间、制冷机房、变配电室等位置均设置了通风系统。
